遥控浮球阀工作原理 遥控浮球阀如何安装【图】



遥控浮球阀原理和安装介绍,标光牌遥控浮球阀作为一种比较新型的球阀,其拥有结构简单,体积小,阻力小,操作方便等特点,因此在各个行业中得到广泛的应用。温州标光阀门厂技术人员表示,浮球阀在管道中起着切断、改变介质流向的重要作用。

遥控浮球阀工作原理

遥控浮球阀是通过旋转阀芯,来控制阀门的流通或者关闭。水从管道的进水端进入时,水面不断上涨至预设的高度,浮球也随之升起并关闭浮球阀,在控制室水压上升的带动下主阀关闭,供水停止;而当水面下降即蓄水量不足时,浮球阀重新开启,控制室的水压下降,主阀再次开启,继续供水。

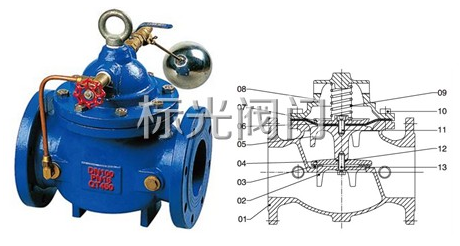

100X遥控浮球阀结构图

遥控浮球阀的结构特点

1、不会存在因为启闭有摩擦而影响密封的问题。

2、安装好的阀门可直接进行检查与维修,节省了维护的成本

3、单阀座设计,减少使用安全的隐患。

4、低扭矩设计,轻松启闭。

5、楔形密封结构,密封性能有可靠保证。

6、密封面能够达到自清洁的目的。

遥控浮球阀如何安装

1将本阀法兰端两边的保护盖取下,把阀全部打开并进行清洁。

2安装点附近的管道须保持水平状态,不能存在管线偏离的现象。

3安装本阀前应先进行整机测试,测试合格后方可安装。

4本阀的安装位置应位于管道水平方向或垂直方向,阀盖朝上。

5安装前,应先保证管道的清洁,安装时应遵循主阀体外水流指示箭头的方向安装。

6主阀前后都要先安装一只闸阀(主阀导管进口处还要安装一只过滤器),以便日后维修。

7连接管道后,将法兰连接螺栓用规定的扭矩交锁紧。

8直立安装带传动机构的球阀。

9在本阀安装期间,为防止执行机构及附件受到破坏,不能将阀的执行机构部分作为起重的吊装点。

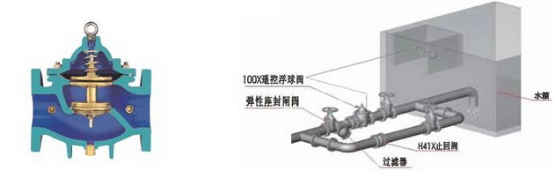

遥控浮球阀安装示意图

100X遥控浮球阀安装图

优质的遥控浮球阀厂家推荐

一个优质的遥控浮球阀除了质量好以外,还必须具备密封可靠、调试、安装方便、使用寿命长等特点,而标光阀门生产的遥控浮球阀就具备了以上的特点。在严格按照国家标准的基础上,标光选用材质结合新型的结构设计,产品不但外形美观,而且种类多,规格齐全,价格实惠能满足您的一切需求!
