比例式减压阀工作原理,比例式减压阀安装【结构图】



比例式减压阀工作原理,比例式减压阀安装【结构图】

比例式减压阀具有运行稳定、耐用、耐高温工作等特点。其通过阀体活塞两头形成的压力差,达到减压的效果。可水平或者垂直安装于管道上。那么,比例式减压阀工作原理是什么?比例式减压阀安装需要注意些什么?下面让我们一起来深入了解比例式减压阀工作原理以及比例式减压阀的安装。

比例式减压阀结构示意图

 比例式减压阀结构

减压阀工作原理

浮动活塞受进口压力P1的影响打开,介质进入。而活塞两头的截面积不一样,于是阀后的压力被压力差改变,管路受到压力,活塞两头的面积形成阀前和阀后的压力比。不管阀前压力怎么变,阀后的静压与动压会按比例把压力减到相应的值。

比例式减压阀安装

1、在比例式减压阀安装前,必须保证管道清洁,加装Y型过滤器在本阀的前面。

2、本阀安装前后一定要设置闸阀或蝶阀,保证以后可以切断水源进行检修。

3、建议根据阀体上箭头指导方向垂直安装,避免重力作用造成的阀体下部的损坏。

4、建议本阀同径并联二组工作,确保检修时供水不间断。

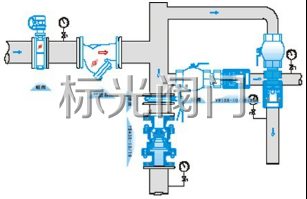

比例式减压阀安装【结构图】

比例式减压阀安装

标光阀门做为阀门专业厂家,是国内阀门行业的品牌。生产的比例式减压阀价格实惠、质量可靠,拥有完善的售后服务。其拥有强大的技术开发团队,保障比例式减压阀产品在工作中能够运行的稳定,使用寿命长以及对工况的适用性广。制造设备,为广大用户提供优质的比例式减压阀!
