浮球阀工作原理,100x浮球阀安装示意图



浮球阀工作原理,100x浮球阀安装示意图

球阀的球体没有支撑轴,呈“浮动”状态,起阻断、调配和改变介质流动方向的作用。在化工、天然气等行业应用广泛,还能应用于杂质多、腐蚀性强的天然气长输管线上。下面让小编带你了解一下浮球阀工作原理以及100x浮球阀安装示意图。

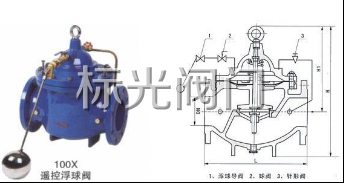

浮球阀结构示意图

浮球阀结构图

浮球阀工作原理

浮球阀是通过对液位进行控制来调配供液量。水从管道的进水端进入时,液面不断上涨,浮飘带动连杆也随之升起至预设的高度活塞垫被连杆支起来,阻止水源进入。而当水面下降即蓄水量不足时,活塞垫在连杆的带动下开启,继续供水。

浮球阀安装注意事项

1、将本阀法兰端两边的保护盖取下,把阀完全打开并进行清洁。

2、安装点附近的管道须保持水平状态,不能存在管线偏离的现象。

3、安装本阀前应先进行整机测试,测试合格后方可安装。

4、本阀的安装位置应位于管道水平方向或垂直方向,阀盖朝上。

5、安装前,应先保证管道的清洁,安装时应遵循主阀体外水流标示箭头的方向安装。

6、主阀前后都要先安装一只闸阀(主阀导管进口处还要安装一只过滤器),以便日后维修。

7、连接管道后,将法兰连接螺栓用规定的扭矩交锁紧。

8、直立安装带传动机构的球阀。

9、在本阀安装期间,为防止执行机构及附件受到破坏,不能将阀的执行机构部分作为起重的吊装点。

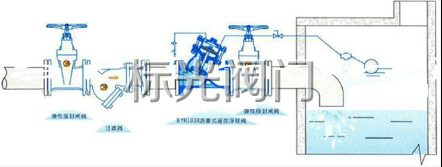

100x浮球阀安装示意图

 100x浮球阀安装图

标光牌浮球阀适用于石油、冶金等行业,具有可靠的密封、防火静电功能等特点。作为国内阀门专业厂家,拥有强大的开发团队,制造设备,在浮球阀质量、使用性能上都有保障,请您放心选择!
