蝶阀型号编制表示方法

  随着科技的发展不断的进步，蝶阀的种类和规格是不计其数，蝶阀成了众多阀门中较为突出的一种，但由于蝶阀的种类繁多，加上控制型式以及介质压力温度的不同，很多用户往往在选择蝶阀型号时举措不定！为了避免出现这样的情况，上海标光阀门有限公司特提供蝶阀型号编制表示方法，以方便给大家参考了解！

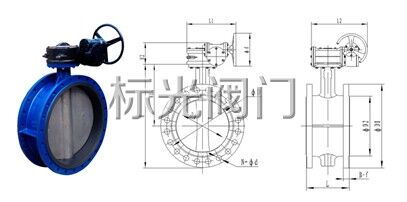

蝶阀产品结构图

蝶阀型号编制表示方法
　　蝶阀型号编制方法(需根据顺序来理解)：例如D343X-10Q ①D ②3 ③4 ④3 ⑤X ⑥10 ⑦Q
　　蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀;
　　①蝶阀编制代号：D表示蝶阀;
　　②传动形式代号：手动(省略)、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动;
　　③连接方式代号：4法兰式、6焊接、7对夹式;
　　④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心;
　　⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工;
　　⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。
　　⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。
　　通过以上案例可以很简单的判断出蝶阀型号编制表示方法，可以根据不同工况的需求去选择对应的型号，蝶阀选型在也不发愁了O(∩_∩)O。
　　
