球阀结构(图) O型V型球阀结构原理



  近年来,有很多的运输都是一些气体或是液体,这些特殊的介质对于的开关或者各种管道的气密性的要求很高,所以现在也是各种各样的阀门,O型V型球阀就是其中的一种,那么,什么是O型V型球阀呢?O型V型球阀与普通的球阀有哪些不同,O型V型球阀结构及原理又有哪些呢?今天小编就为大家讲解,希望能帮助大家了解O型V型球阀结构及原理!

 V型球阀结构


 V型球阀球芯带有V型结构,阀芯是1/4球壳,开有V型缺口,流通能力大,可调范围大、具有剪切力,能关闭严密等特点,特别适用于流体物质带纤维状的工况。一般情况下V型球阀都是单密封球阀。不适合用来双向使用。
  阀芯的边缘呈V字型,球体上有一个V形开口,随着球的旋转,可使用中间开度面积的变化进行流量调节,并可切断流体中夹杂的杂质而关闭,适用于纸浆、砂浆、粘性流体的控制。

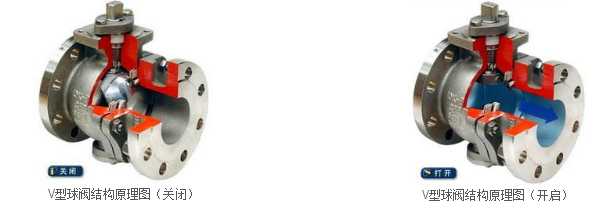

 V型球阀工作原理
 V型状边缘,切断杂质。在球体转动过程中,球体V型刀口与阀座相切,从而切断流体中的纤维和固态物质,而一般的球阀则不具备这一功能,故易导致关闭时纤维杂质卡住,给维修和维护带来极大的不便。而V型球阀其阀芯是不会被纤维卡住的。此外,由于采用了法兰连接形式,因而其拆装简便,无需特殊工具,维修维护也简单易行。当阀门关闭时。V型缺口与阀座之间产生契形剪刀作用,并既具有自洁功能又可防止球芯卡死,阀体、阀盖及阀座分别采用金属点对点结构,另外使用了摩擦系数较小的阀杆弹簧,因此,操作扭矩小,很稳定。


 O型球阀结构


 O型球阀的阀体内部安装有中间通孔的球体,球体上开有一个直径与管道直径相等的通孔,球体可在密封座中旋转,在管路方向两侧各有一个环状的弹性体来实现密封。通过旋转球体90°,即可改变通孔的方向,从而实现球阀的开关。
  O型球阀阀芯(球体)为球形,从结构上看,密封时球体阀座嵌在阀体侧阀座上。相对运动部位均采用摩擦系数极小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活。一般作二位调节用,流量特性为快开。
 O型球阀工作原理
 O型球阀全开时,两侧畅通为无阻碍阀,形成直管通道,双向密封,具有自洁性能最佳的特点,适用于特别不干净、含纤维介质的两位切断场合。球芯在阀门开启和关闭的过程中始终与阀门产生摩擦,同时,阀芯和阀座之间的密封是通过阀座压向球芯的预紧密封力实现的,但由于软密封阀座其优异的机械和物理性能,使得其密封性尤佳。
