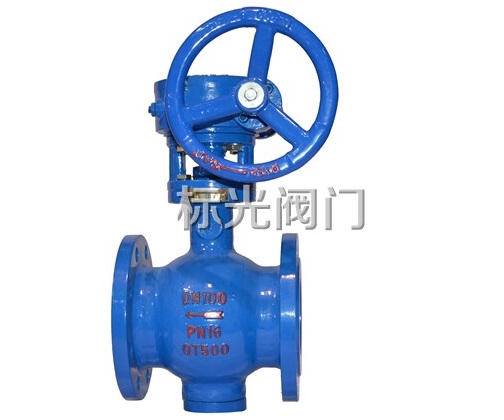

偏心半球阀的结构及工作原理

偏心半球阀结构简单、体积小、重量轻。流体阻力小，其阻力系数与同长度的管段相等。

偏心半球阀结构图

偏心半球阀工作原理
偏心半球阀由关到开过程：
　　1.阀门关闭情况下，阀体时刻承受来自阀杆的压力，被紧密的压在阀体的阀座上。
　　2.手轮做逆时针转动时带动阀杆向上转动，球体受到阀杆驱动开始向上离开阀座,阀门逐 渐打开。
　　3.随着手轮的转动，阀杆继续向上运动，球体做没有摩擦力的自我旋转，这是因为此时球体受到阀杆螺旋槽内与阀杆的互相影响。
　　4.当阀杆上升到最高的高度时，阀门达到全开状态。
　　偏心半球阀由开到关过程：
　　1.阀体手轮做顺时针旋转驱动球体和阀杆同时向下旋转运动，此时球体离开阀座。
　　2.由于阀杆螺旋槽里面导销作用的影响，手轮转动时驱动阀杆和球体一起做90°无摩擦转动。
　　3.手轮继续转动，此时球体受到来自阀杆底部平面机械挤压，球体再次紧密的压在阀座上，阀门完全封闭。
