气动薄膜调节阀工作原理图



气动薄膜调节阀亦称气动调节阀,是由气动执行机构与阀体组成,执行器的气室中为膜片结构,顾称为薄膜式,即上下气室中间加个膜片,产生推力的是一片薄膜橡胶膜片。气动薄膜调节阀也是阀门中使用最广泛的阀门类型之一。

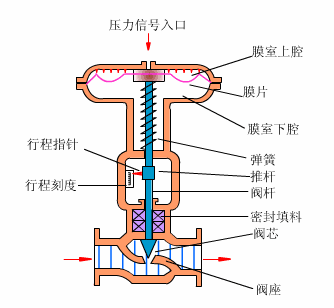

气动薄膜调节阀工作原理图




气动薄膜调节阀主要是以压缩空气作为动力,通过电气阀门定位器来控制气源压力的大小,使空气作用于调节阀的橡胶膜片,膜片的收缩与扩张再带动阀杆上下动作,从而达到控制管道介质流量、压力、温度等各种工艺参数的目的。



气动薄膜调节阀的结构

    1、调节阀由执行机构和阀组成。执行机构起推动作用,而阀起调节流量的作用。

    2、执行机构是将控制信号转换成相应的动作来控制阀内截流件的位置。

    3、阀是调节阀的调节部分,它与介质直接接触,在执行机构的推动下,改变阀芯与阀座之间的流通面积,从而达到调节流量的目的。
