阀门图例阀门图形符号



    随着现在高科技的发展,阀门的种类繁多,型号也是越来越多,而且每个阀门的体型是千变万化有大有小。关于什么是CAD阀门图例、阀门符号的问题。那么小编就为大家讲解阀门图例、阀门图形符号,仅供给大家参考。就不必在纠结没有设计图例及符号。

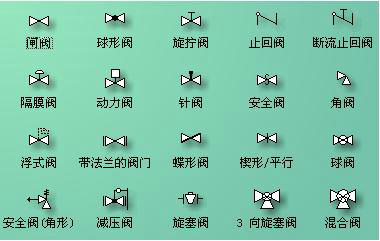

 阀门图例

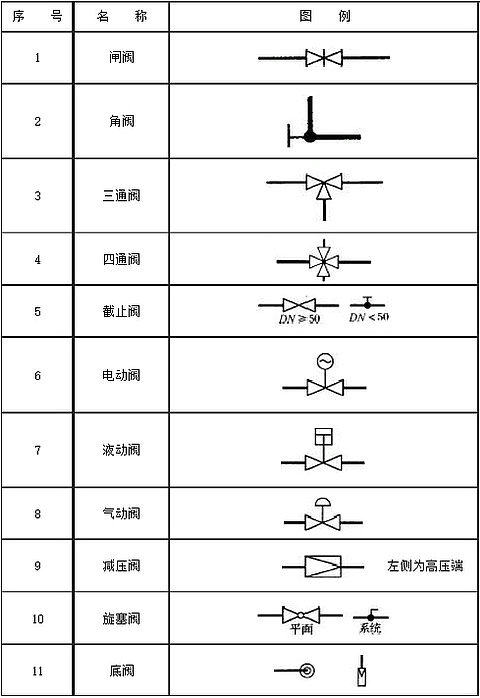

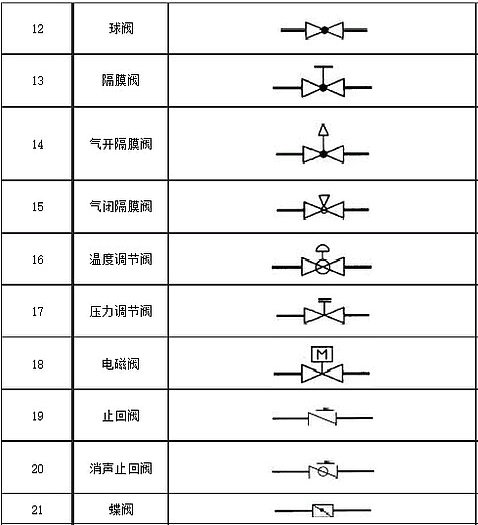

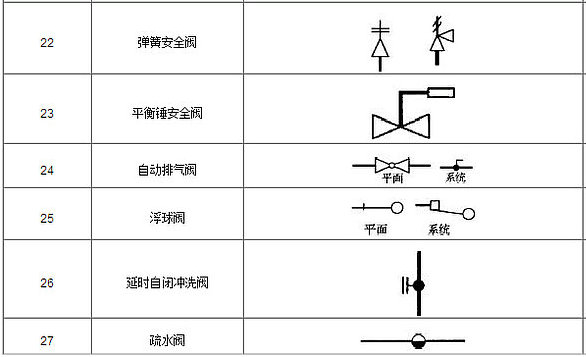

 常用阀门图例代号和阀门图形符号说明表
