阀门通径(DN)与管径尺寸对照表
大家都知道阀门的口径大小与管道的尺寸是相关联的,通常说多大的管道(外径)配多大的阀门。而阀门口径则需要根据实际参数来计算,一般来说管道都会较大一些,而阀门实际要比较小,主要取决于阀门位置需要控制的流量大小是多少,管道尺寸只需要流通能力就行了。下面就由标光阀门技术人员列出管径尺寸列表,来方便大家参考选型。

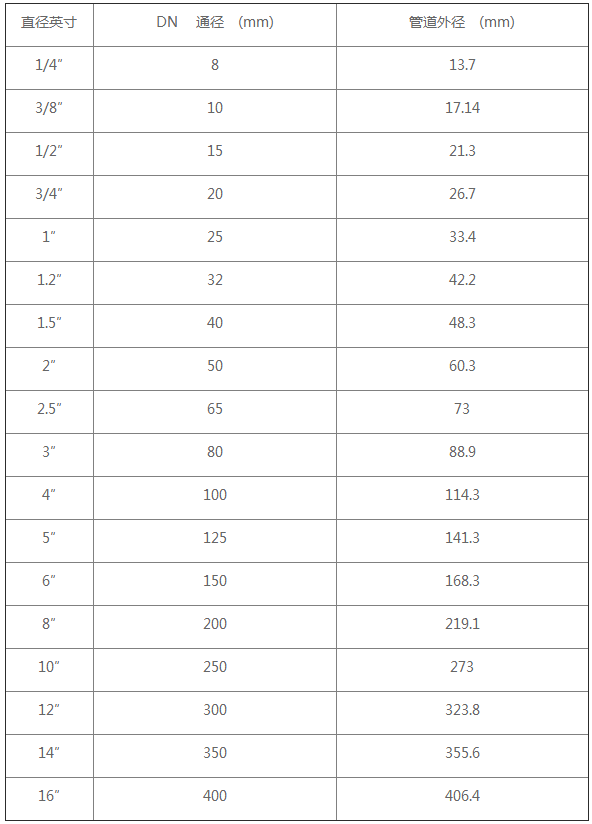

(1) 管件尺寸与阀门口径及英寸对照表

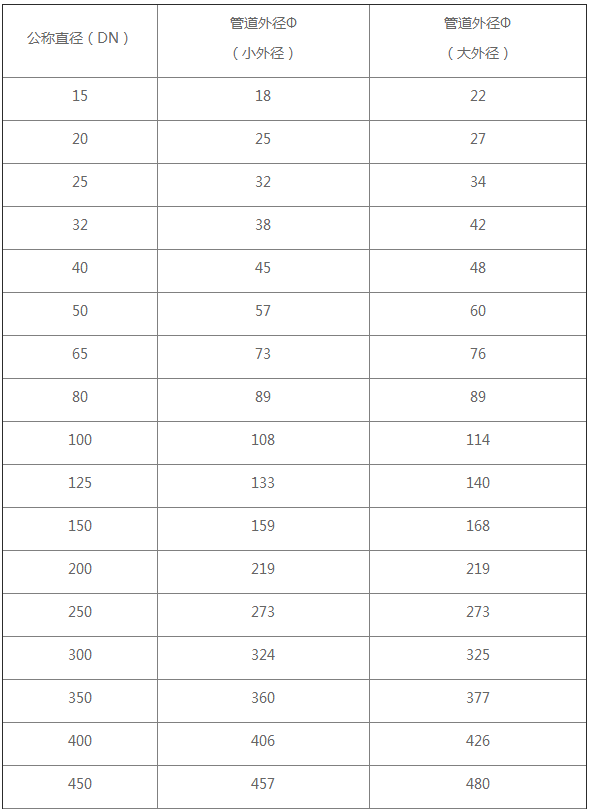

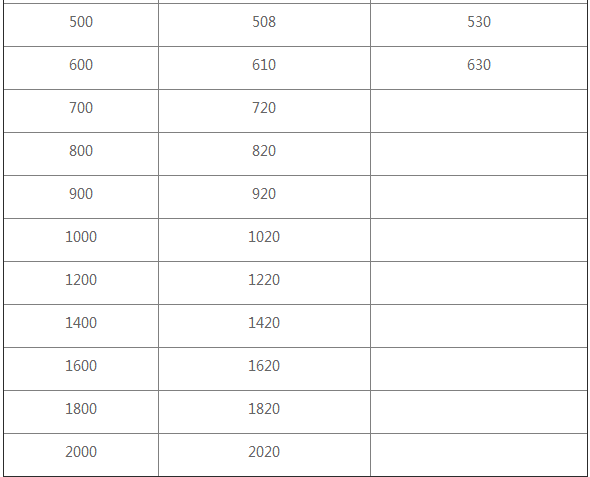

(2) 阀门口径DN(公称直径)对应管子外径Ф(mm)
