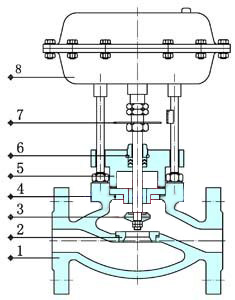

气动切断阀工作原理图及结构特点

  气动切断阀具有机构简单，反应灵敏，动作可靠等特点。气动切断阀是自动化系统中执行机构的一种，由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。

气动切断阀工作原理
  气动切断阀主要由执行机构与阀体两部分组成，通常由控制室/控制中心操作，也可以在现场安全地操作。气动切断阀对阀的基本要求是：关闭严密快速，并具火灾安全结构。虽然，常规阀门中，高密封性能的金属密封是最佳选择，当采用软密封结构时，必须是火灾安全型结构，以保证软密封结构失效后，仍能截断危险物料而不流入事故场所！

  气动切断阀在无气压情况下，阀瓣处于常闭状态，当气泵把压力气输入切断阀气缸时，阀瓣开启，当需要关闭紧急切断阀或遇有紧急情况时，将压力泄掉即迅速关闭而止漏，阀门工作介质的流动方向，阀座端为出口，安装一般采用高进低出！

气动切断阀结构特点
　　1、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
　　2、切断阀采用薄膜式多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。
　　3、平衡型阀内件，提高了切断阀的许用压差。
　　4、阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
