截止阀型号编制表示方法

  截止阀又称截门阀，属于强制密封式阀门。它的类型和材料种类越来越多，截止阀型号的编制也愈来愈复杂；截止阀的型号关系着对截止阀产品的正确认识，选型的重要性，以及对工况用途安全性的保证。按国产阀门型号标准来说，截止阀的型号是由阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等几个要素组成。

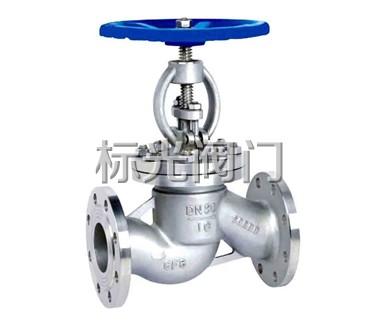

截止阀产品图

截止阀型号编制说明表示方法
  截止阀型号是用符号与数字表示截止阀的结构与性能。截止阀型号一般用如下7个单元组成：①②③④⑤—⑥⑦如（WJ41H-16C）
  截止阀附加代号：W波纹管、D低温、B保温、普通的省略
  ①第1单元——用一汉语拼音字母(J)来表示截止阀的结构类别：如J表示截止阀。
  ②第2单元——用一位数字表示截止阀的驱动方式：如0电磁动、6气动、9电动，一般手动时该单元代号可省略。
  ③第3单元——用一位数字表示截止阀与管道的连接方式：如1内螺纹、2外螺纹、4法兰、9卡套连接。
  ④第4单元——用一位数字表示阀门结构型式：如1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式等。
  ⑤第5单元——用汉语拼音字母表示阀门密封面或衬里的材料。如F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、T铜及铜合金、W阀体直接加工。
  ⑥第6单元——公称压力数值用阿拉伯数字直接表示，它是MPa的10倍，并用短线与前5个单元分开。
  ⑦第7单元——用汉语拼音码字母表示阀体材料。如A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316。
  例如：J63H—19.6V(II)为截止阀、手动传动（第二单元符号省略）、焊接连接、直通式单闸板、密封面为不锈钢、公称压力为19.6MPa、阀体材料为铬钼钒钢，适用于蒸汽介质的截止阀。
