旋启式止回阀工作原理及结构图

  旋启式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装。

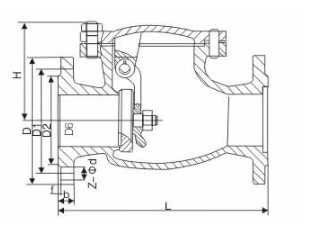

旋启式止回阀产品结构图：

旋启式止回阀工作原理：

  旋启式止回阀的阀瓣与摇杆是连接在一起的，可绕销轴旋转一定角度。当管道流体按指定的方向流入(从左往右)时，阀瓣进口压力高于出口压力，此时阀瓣被推离阀座，绕销轴转动某一位置，阀门处于开启状态。当阀瓣两侧压差减小到一定时，阀瓣下落，又回到关闭状态。当流体自右向左流动，即反向倒流时，则阀瓣右侧压力高于左侧压力，两侧压差产生的作用力将阀瓣压紧在阀座上，流体无法通过，则介质不能倒流；而且流体压力越大，密封面压得越紧，密封效果越好。
