三通阀门工作原理图



  三通阀门,什么是三通阀门?三通阀门是在管线系统中主要起分流、分配、合流的作用

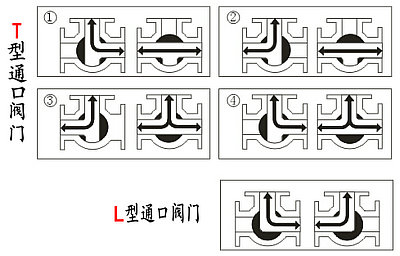

三通阀门结构图例



  三通阀门主要有L型和T型之分,L型三通阀门主要起分配作用,原理为一进一出,A通向BA通向C,就是只能连接相互正交的两条管道。T型三通阀门分为合流和分流两种,T型结构相对L型的要复杂,T型三通阀门有四面阀座,而L型是两面阀座。合流T型三通阀门为两进一出,这种结构一般适合在两种不同介质混合一起的工况,如进口端压力有不同或有压力小于出口端需在阀前加装止回阀。分流T型三通阀门为一进两出,这种结构是三通阀门中最常用阀门



三通阀门原理

  阀门打开介质从A进入阀门,经B流出阀门,当旁路需要介质流入时,开启执行机构,阀芯换向,介质AC出,当管线不需要介质流入时,开启执行机构,阀门关闭截断介质。
