电磁阀介绍及符号原理图

  电磁阀符号是指对电磁阀功能描述的示意图，通常应用于气动系统设计及产品标识上，可供气动系统设计人员及电磁阀使用者了解产品功能。在设计过程中，常常需要看气路图。各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。

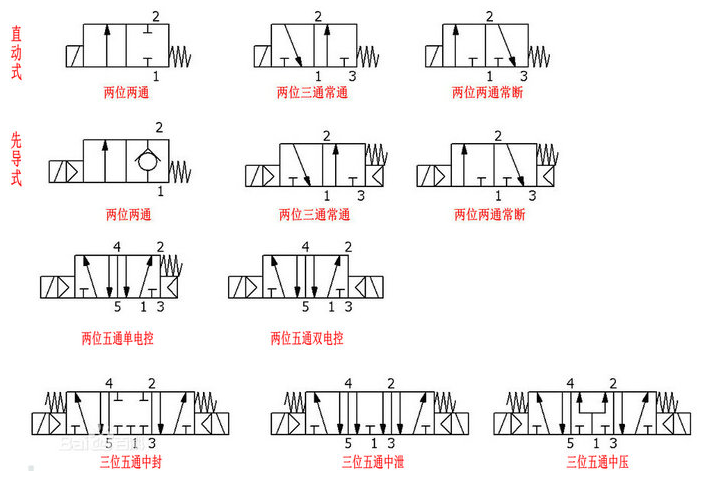

电磁阀原理图

电磁阀图像符号的介绍

　　1、用方框表示阀的工作位置，有几个方框就表示有几“位”；
　　2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；
　　3、方框内符号“┻”或“┳”表示该通路不通；
　　4、方框外部连接的接口数有几个，就表示几“通”；
　　5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。有时在图形符号上用l表示泄漏油口；
　　6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
