电磁阀型号表示方法电磁阀型号编制说明



随着高科技工业的发展,现如今电磁阀新型产品在不断增多,电磁阀型号也在不停的改变,现在电磁阀型号多达百余种,种类繁多,下面就由标光技术人员为大家讲解电磁阀型号表示方法电磁阀型号编制说明,希望对大家了解电磁阀有所帮助。



电磁阀型号表示方法
  1、防爆形式代号---防爆型用“F”不是防爆不表示
  2、工作形式代号---常开用“K”常闭不表示;自保持式用“Z”
  3、结构形式代号---直动式用“0”分步直动式用“3”先导式用“5”紧急切断用“Q”
  4、连接方式代号---内螺纹用“1”外螺纹用“2”焊接用“6”活接用“7”法兰用“8”卡套用“9”
  5、公称通径代号---阿拉伯数量表示(单位mm
  6、耐压等级代号---真空用“Y”中低压0-6.4MPa“M”高压6.5MPa-99MPa“H”超高压100MPa以上用“G”
  7、阀体材质代号---铸钢用“C”不锈钢用“B”黄铜用“T”聚四氟(PTFE)用“F”PVC塑料用“S”PP塑料用“P”CPVC塑料用“V”
  8、附加功能代号---带信号反馈功能用“X”带手动功能用“S ”带止回功能“D”
  电磁阀型号编制说明
  不锈钢电磁阀型号-常开-先导式-内螺纹-DN15-1.6mpa-防爆型FK51-15MB,不防爆型表示K51-15MB
  高压电磁阀型号-常闭式-先导式-法兰-DN50-15mpa-防爆型F58-50HB,不防爆型表示K58-50HB
  聚四氟电磁阀型号-先导式-内螺纹-DN20-0.6mpa--常开型K51-20MF,常闭则表示K51-20MF
  PVC电磁阀型号-内螺纹-DN15-1.0mpa---常开型K51-15MS,常闭则表示K51-15MS

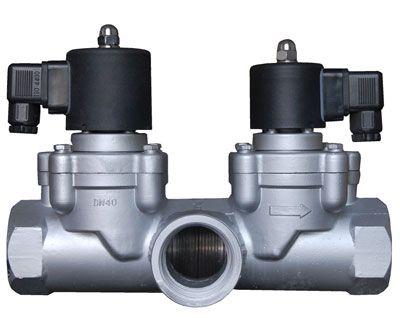

  二位三通电磁阀型号表示方法
  二位三通电磁阀---2/3---不防爆时去掉F
  一进一出:防爆用2/3+其他应有的表示(数字及字母表示方法)
  一进二出:防爆用2/31+其他应有的表示(数字及字母表示方法)
  二进一出:防爆用2/32+其他应有的表示(数字及字母表示方法)


温馨提示

1、 电磁阀应水平安装,及线圈在上,如需要垂直安装,订货时需特别提出;

2、  介质中如有杂质,请安装过滤网40-100/寸;

3、  电磁阀出口压力如有大于进口压力的情况,流体将反向导通,此时应安装止回阀。
