电磁阀结构图

  电磁阀是用来控制流体方向的自动化基础元件，属于执行器；通常用在机械控制和工业阀门上面，通过一个电磁线圈来控制阀芯位置，切断或接通气源以达到改变流体流动方向的目的，来对介质方向进行控制，从而达到对阀门开关的控制。

电磁阀的结构

  电磁阀的基本结构：包括一个或几个孔的阀体。阀体部分由滑阀芯、滑阀套、弹簧底座等组成，当线圈通电或断电时，以达到改变流体方向的目的。电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成，动铁芯的运转将导致流体通过阀体或被切断。

电磁阀从原理上分为三大类：
　直动式电磁阀

　原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

 分步直动式电磁阀

原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

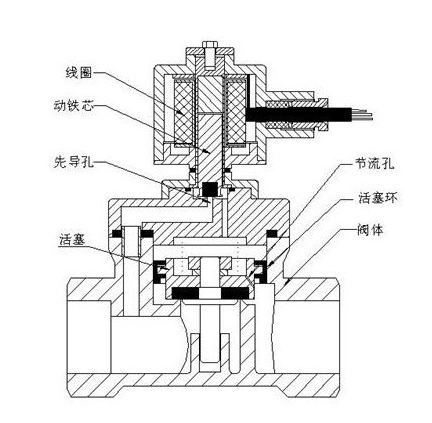

先导式电磁阀

原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关 闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
