气动V型调节球阀工作原理

  气动V型调节球阀是一种由V形切口球面阀芯在小开度范围内贴着密封面旋转而控制流体的角行程型调节阀。气动V型调节球阀由气动活塞式执行机构和V形球阀二部分组成,气动活塞式执行机构又分单作用和双作用二种。V形球阀密封形式为软密封和硬密封二种。

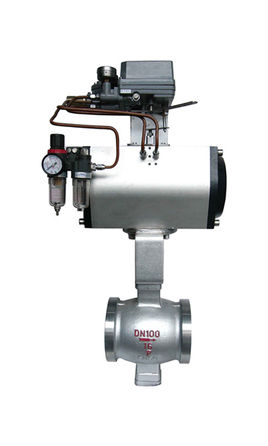

气动V型调节球阀产品图

气动V型调节球阀工作原理

1、气动活塞式执行机构为双作用时：

由双作用定位器输出的气源信号压力分别输入执行机构活塞左、右二气室，由于输入活塞左、右二气室的气源压力不同，形成压差，推动活塞作直线运动。通过齿轮、齿条传动，将活塞的直线运动转换成执行机构主轴的旋转运动，直至左、右气室压力平衡，运动停止。在执行机构作旋转运动的同时带动阀杆、阀芯作旋转运动，改变阀芯、阀座间的流通面积，达到调节目的。

2、气动活塞式执行机构为单作用时：
  由单作用定位器输出的气信号压力输入到执行机构无弹簧一侧的气室中，气信号压力作用在活塞上形成的推力和弹簧力之间差值的作用下，气缸活塞作直线运动，通过齿轮，齿条传动。直至气信号压力形成的推力与弹簧力平衡，运动停止。在执行机构主轴作旋转运动的同时带动阀杆、阀芯作旋转运动，从而改变阀芯、阀座之间的流通面积，达到调节目的。
