浮球阀和球阀的区别 浮球阀原理图解



  什么是浮球阀?浮球阀和球阀两者之间有什么区别呢?浮球阀是属于液位测量和控制的一种产品。由阀体、活塞、连杆和浮球等几个主要部件构造而成,应用杠杆原理来使阀门畅通或闭塞。用最简单的方法说,就是好比家里用的冲水马桶,它上面使用的给水装置就是这种结构。下面小编就为大家讲解一下浮球阀和球阀的区别,希望能帮助大家了解!



浮球阀和球阀的区别

  球阀:指的是阀门的阀芯(密封部件)为球型的阀门统称为球阀。

  浮球阀,是球体无支撑轴,球体被两阀座夹持其中呈“浮动”状态,它在管道上主要用于切断、分配和改变介质流动方向。浮动球阀主要有阀座密封设计、可靠的倒密封阀封杆、防火静电功能、自动泄压和锁定装置等结构特点。

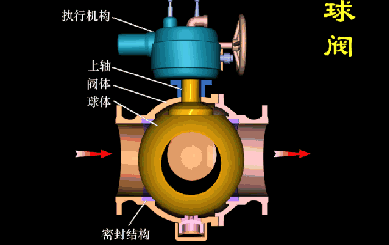

球阀工作原理(图)


  球阀它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用

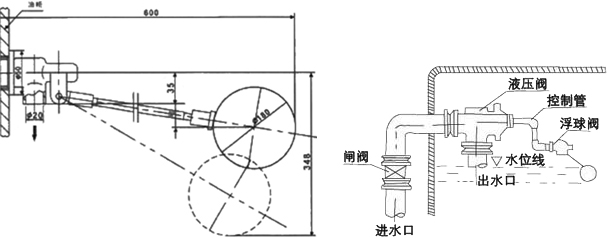

浮球阀工作原理(图解)


浮漂始终都要漂在水上,当水面上涨时,浮漂也跟着上升。漂上升就带动连杆也上升。连杆与另一端的阀门相连,当上升到一定位置时,连杆支起橡胶活塞垫,封闭水源。当水位下降时,浮漂也下降,连杆又带动活塞垫开启。

浮球阀是通过控制液位来调节供液量的。满液式蒸发器要求液面保持一定高度,一般适合采用浮球膨胀阀。浮球阀工作原理是依靠浮球室中的浮球受液面作用的降低和升高,去控制一个阀门的开启或关闭。浮球室置于满液式蒸发器一侧,上下用平衡管与蒸发器相通,所以两者的液面高度一致。当蒸发器中液面下降时,浮球室液面也下降,于是浮球下降,依靠杠杆作用使阀门开启度增大,加大供液量。反之亦然。
