止回阀(单向阀)型号编制方法



  止回阀又称止逆阀、单流阀、单向阀或逆止阀,其作用是保证管路中的介质定向流动而不致倒流的功能,是防止介质导流、防止泵及其驱动装置反转,以及容器内介质的泄漏。常见的止回阀型号编制方法,主要是针对止回阀的附加功能、驱动方式、连接形式、结构形式、密封面材料、阀体材料和压力的方法进行标示。



止回阀型号编制表示方法
 止回阀附加代号:HH微阻缓闭止回阀、BH保温止回阀、HQ滚球式止回阀;
 止回阀类型代号:H代表止回阀;
 止回阀连接方式:4法兰、6焊接、7对夹;
 止回阀结构形式:1升降式、2立式、4旋启式、6双瓣式、8蝶形;
 止回阀密封材料:B巴氏合金、F氟塑料、H不锈钢、M蒙乃尔合金、X橡胶、Y硬质合金、W直接加工;
 止回阀公称压力:16压力十六公斤,PN1.6-25mpa,磅级150LB-2500LB、日级5K-63K;
 止回阀阀体材质:Q球墨铸铁、C碳钢、P-304、R-316、A钛合金、I铬钼钢。



 止回阀型号编制方法举例

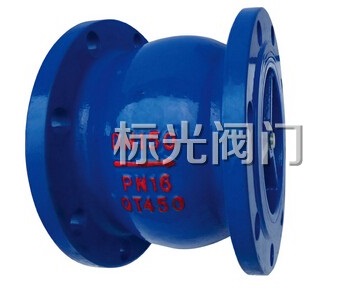

 型号:HC41X-16Q
 名称:法兰消声止回阀
 HC:止回阀
 4:法兰式
 1:升降式
 X:橡胶密封
 Q:材质球墨铸铁
 16:公称压力16公斤
