气动薄膜三通调节阀工作原理(图)



   气动薄膜三通调节阀有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。三通阀在某些场合可以替代两个二通和一个三通接管而得到广泛应用,常用于热交换器的两相调节,也可用于简单的配比调节。

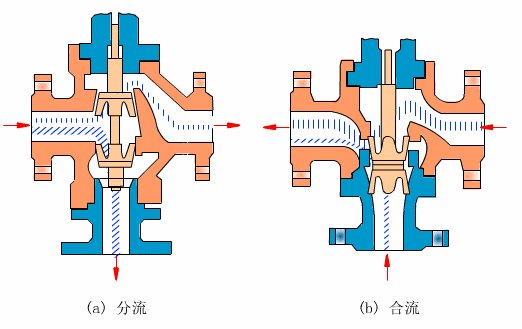

气动薄膜三通调节阀工作原理图




气动薄膜三通调节阀工作原理
  气动薄膜三通调节阀采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制(段幅信号),从而改变阀芯开度位移,达到对流体介质的工艺参数精确调节控制。
  合流调节阀和分流调节阀芯位置不一样,合流调节阀的阀芯位于两阀座之内,分流阀的阀芯位于两阀座之外,这样设计阀芯,可以使流动方向将阀芯处于流开状态,合流调节阀能稳定操作。
