多功能水泵控制阀的原理

  多功能水泵控制阀同时具有闸阀、逆止阀、水锤消除器三种阀件。 这三种阀件在水泵的运行过程中分别起着不同的作用。多功能水泵控制阀由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。

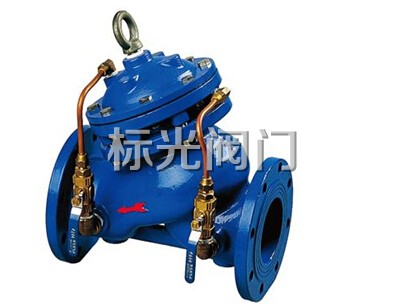

多功能水泵控制阀产品图

多功能水泵控制阀原理
　（1）停泵状态，阀板在出口端及隔膜上腔静压作用下全部关闭。
　（2）水泵启动时，水压从旁通管传入下腔，主阀板及缓闭阀板在进口端及下腔水压作用下缓慢开启。
　　3）在进水端压力作用下，阀板上升到最大开口状态，开口高度由流量决定。
　（4）停泵瞬间，流量及压力突然降低，主阀板在重力作用下开始向下滑落。
　（5）当流量接近于零时，主阀被关闭，主阀板上留有泄流孔以减弱水锤冲击力；主阀板上、下形成压力差，阀门出口水压从旁通管进入上腔推动膜片压板，使下腔水排入阀门进口，缓闭阀板开始缓闭。
　（6）缓闭阀板完全关闭泄流孔，阀门回到停泵初始状态。
　

多功能水泵控制阀厂家推荐
　标光阀门厂技术力量雄厚、设备精良。在实施全面质量管理的基础上，提高外观与内在并重的质量理念和用户至上的服务意识，扩大市场占有率
