气动蝶阀的工作原理和结构

气动蝶阀是一款小巧、轻便的蝶阀,是由蝶阀和气动执行器所组合而成。它的启闭是由圆形蝶阀随阀杆转动而完成。目前气动蝶阀在工业系统中都是用来做成大口径,该阀的体积小、重量轻、结构简单、造价成本低,启闭时也非常省力,所以使用性也越来越广泛。

气动蝶阀的工作原理

气动蝶阀是一种阀板绕垂直于通道的固定轴旋转的阀门,由活塞式双作用或单作用(弹簧复位式)气动执行器和蝶形阀组成,属旋转高性能型调节或切断阀类,其原理:

蝶阀的蝶板安装于管道的直径方向,蝶板由阀杆带动。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则处于全开状态。改变蝶板的偏转角度,即可控制介质的流量。

蝶阀全开到全关通常是小于90°,蝶阀和蝶杆本身没有自锁能力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门的操作性能。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。

工业专用蝶阀的特点能耐高温,适用压力范围也较高,阀门公称通径大,阀体采用碳钢制造,阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造,主要用于高温介质的烟风道和煤气管道。

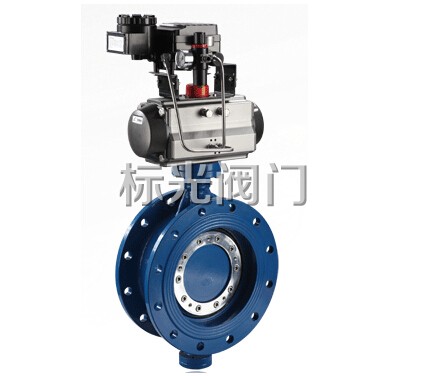

气动蝶阀结构图
