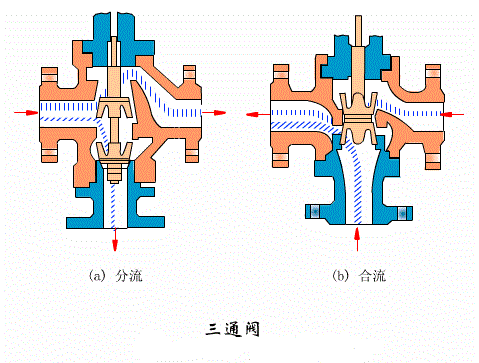

气动阀工作原理示意图(气动阀的结构详细图解)

气动球阀是由气动执行器和球阀组合而成，替代人工的操作，不仅节省了大量的人力物力，而且可同时对多台球阀进行控制。气动球阀的执行器工作带动阀体能快速的启闭，速度可达到秒内切断的效果。气动执行器的执行速度相对较快，快的开关速度0.05秒/次，所以通常也叫气动快速切断球阀。气动球阀的气动执行机构主要分为单作用、双作用两种，在气动头上配备附件如：三联件、定位器、限位开关等，可作为节流调节流量使用。同时加配控制箱，就可在远距离的控制室内进行开关控制。那么气动球阀工作原理是什么了，下面我们一起来了解一下吧。

气动球阀工作原理

气动球阀只需要通过压缩空气进入气动执行器，气源带动球芯旋转0-90度的操作和很小的转动力矩就能控制球阀的开关，可根据工况需求装配阀门定位器，从而控制球阀球芯的开度来对介质流量进行调节。球体绕阀体中心线作旋转来达到开启，有圆形通孔或通道通过其轴线。当球心旋转到90°时阀门处于紧闭状态，当执行器工作时，只需很小的转动力矩就能将阀门关紧严密，从而可达到快速截断切断的原理。

气动球阀工作原理图

图2单作用气动球阀工作原理图(1.气动头 2.电磁阀 3.过滤减压阀 4.气源)图2为一套单作用气动球阀的工作原理图，同前，压缩空气首先通过过滤减压阀，电磁阀线圈得电时，气体流入电磁阀进气口 a 口，从气口 b 流入到气动头，推动活塞动作，同时气动头内弹簧被压缩，当发生故障时(失气或者失电)，电磁阀恢复弹簧位，气源被阻断，气动头弹簧释放压缩力，推动活塞向相反方向运动，排气通道为 b~c，可将球阀停留在设定的开启或者关闭位置，防止发生事故。

以上就是气动球阀工作原理的详细说明，从上可知，气动球阀只需要通过压缩空气进入气动执行器，气源带动球芯旋转0-90度的操作和很小的转动力矩就能控制球阀的开关。
