电液推杆原理图动作图（电液推杆工作原理）

电液推杆工作原理

电液推杆也叫液压推杆，是以电动机位电力源，通过电机的正反转，带动双向动力泵输出压力油，经过控制阀组，输送至油缸，实现油缸活塞杆的往复运动。

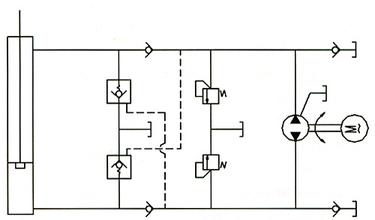

电液推杆工作原理（图）

以下为您介绍电液推杆的心脏：电液推杆组合阀

电液推杆组合阀是电液推杆的核心控制组件，其结构如（图2）所示，它通过阀体内部将两个溢流阀阀芯，两个单向阀阀芯、两个单向球阀阀芯连接，集合成结构及功能对称的组合阀，组合阀主要功能为：调节系统压力、控制电液推杆输出力的大小、控制液流方向及活塞杆运动方向、系统过载保护等。

电液推杆组合阀工作原理

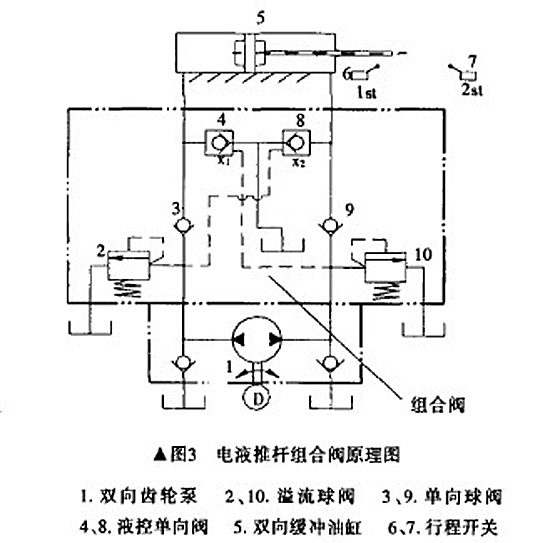

电液推杆组合阀原理图（图3），该图的组合阀通过阀体内部孔道将 阀2、阀3、阀4、阀8、阀9、阀10 组成功能对称的压力控制、方向控制回路，其主要功能为：调节系统压力控制液压系统输出压力的大小；控制液压流向及往返运动，系统过载保护。

电液推杆工作机制

1、活塞杆外行时：电机正转时，双向泵左边油口为出油口，液压油经过单向阀3进入油缸5的无杆缸腔，同时液控单向阀8打开，油缸5的有  杆缸腔的油经过8回油箱。

2、活塞杆内行时：电机反转，双向齿轮泵1右边油口为出油口，液压油进过单向阀9进入油缸5的有杆腔，同时控制单向阀4打开，油缸5的无杆腔的油经过阀4回油箱。

3、系统压力调节及过载保护：活塞杆外行时压力调节，由溢流球阀控制2控制，当过载时限定系统高压力，即控制电液推杆输出的大推力。活塞杆内行过程压力调节，由溢流阀10控制当过载时系统高压力，即控制单向阀输出的大推力。

电液推杆工作原理，包括电液推杆液压原理图、电液推杆组合阀原理图，若有疑问可直接联系厂家获得技术支持。
