ZBSF全不锈钢电磁阀

ZBSF全不锈钢电磁阀
产品名称: ZBSF全不锈钢电磁阀
产品型号: ZBSF
产品分类: 电磁阀
咨询电话: 13120937397
报价 QQ: 408823840



ZBSF全不锈钢电磁阀概述:

ZBSF系列全不锈钢电磁阀工业过程自动化控制系统用的执行器.它在接受电控信号能自动开启或关闭,实现对管道中的流体的通断或流量调节控制.本系列电磁阀可广泛地应用于纺织,印刷,化工,塑料,橡胶,制药,食品,建材,机械,电器,表面处理等生产和拉研部门以及浴室,食堂,空调等人们日常生活设施中.ZBSF-Y系列电磁阀主要用于腐蚀性液体,超净液体和食用液体介质的控制.ZBSF系列电磁阀主要用于腐蚀气体,超净气等气体介质控制。

ZBSF全不锈钢电磁阀工作原理:

本阀为分步动作直接先导式电磁阀,根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,线圈通电后衔铁在电磁力作用下先带动副阀开启,主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电,衔铁部件复位,主副阀利用介质压力而紧密关闭。
常开电磁阀,线圈通电后,衔铁在磁力作用下下移,推动副阀阀塞下移,直到和副阀座压紧副阀关闭,由于主阀阀杯上下压差趋于相等,主阀阀杯由磁力和自重压紧密封面,阀门关闭。线圈断电,磁力为零,衔铁和副阀阀塞由弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,主阀阀杯由上下压差作用向上升起,主阀打开,阀门开启。

ZBSF全不锈钢电磁阀结构特点:

本阀为分步动作直接导式常闭电磁阀,线圈通电后衔铁先带动小阀开启,大阀在所形成的介质压差和电磁力的作用下而开启。线圈断电,衔铁部件复位,大小阀利用介质压力而紧密关闭。

1.零压力亦能打开主阀,低压差流量大,适用范围广阀盖采用螺纹连接,拆装,维修方便。
2.采用特种不锈钢制作,适用于食用流体、超净流体及腐蚀性介质。
3.不同的使用介质,采用针对性的密封更加提高电磁阀合理性。
4.液体、气体、油品可混合使用,更加提高电磁阀的使用范围。
5.特殊场合可持续长时间通电,采用耐高温材料,介质流体温度可达220℃。
6.阀芯密封磨损可自动补偿,更加提高电磁阀的寿命和可靠性,经受二十年长期市场考验。

ZBSF全不锈钢电磁阀结构解剖图:


ZBSF全不锈钢电磁阀适用范围:

城建、化工、冶金、石油、制药、食品、饮料、环保

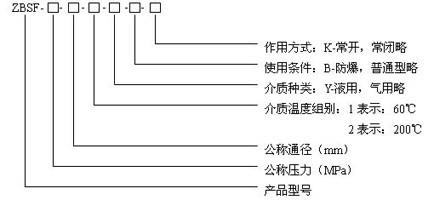

ZBSF全不锈钢电磁阀型号规格说明:


ZBSF全不锈钢电磁阀性能参数:

工作介质

腐蚀性气体、短冷流体、食用流体ZBSF-1:气体用ZBSF-1Y
液体用ZBSF-2:气体用ZBSF-2Y

介质温度()

ZBSF-1:(1Y)≤60℃;ZBSF-2:(2Y)≤200

公称压力(Mpa)

1.6

工作压力(Mpa)

0 - 1.6

电源电压

AC220V,其余规格可作特殊订货

额定流量系数(KV)

JB/T352-94规定

泄漏量(m1/min)

JB/T352-94.F规定

公称通径(mm)

10

15

20

25

32

40

50

功耗(AV

AC70VA

AC70VA

ZBSF全不锈钢电磁阀安装尺寸:

DN

L

H

D

D1

D2

b

f

n_d

10

115

148

90

60

41

14

2

4-14

15

115

148

95

65

46

14

2

4-14

20

115

148

105

75

56

16

2

4-14

25

125

148

115

85

65

16

3

4-14

32

150

182

140

100

76

18

3

4-18

40

160

182

150

110

84

18

3

4-18

50

190

192

160

125

99

20

3

4-18

订货须知:

一、①ZBSF全不锈钢电磁阀产品名称与型号②ZBSF全不锈钢电磁阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定ZBSF全不锈钢电磁阀型号,请按ZBSF全不锈钢电磁阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
