ZCS水用法兰电磁阀(铸铁)

ZCS水用法兰电磁阀(铸铁)
产品名称: ZCS水用法兰电磁阀(铸铁)
产品型号: ZCS
产品分类: 电磁阀
咨询电话: 13120937397
报价 QQ: 408823840



ZCS水用法兰电磁阀(铸铁)概述:

ZCS水用电磁阀适用于以水或液体、气体为介质,进入液位、浓度、流量、计量或排放循环等自动控制的二位式通断切换二口二位式常闭或常开式。ZCS水用电磁阀适用于以水或液体为工作介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀 采用橡胶密封,故对工作介质的清洁度大大减低,具有起笔迅速,可靠性能高等特点。

其结构特点为:1)、电磁先导膜片式操作结构(2)、阀门流量比普通阀提高10%3)、采用特殊密封结构和特种密封材料无泄漏(4)、寿命长是同类产品的5倍以上(5)、工作平稳噪音低、无水锤冲击、无颤抖声(6)、采用膜片式、对介质洁净度要求较低(7)、不锈钢可动铁芯经久耐用,反应快速(8)、配管方式可任意角度安装,为增强寿命最好是水平管线圈朝上(9)、防爆线圈符合T4,T5和测CE的标准(德国NASS线圈)(10)、引用标准:GB3836?9 防爆标志 Exm I/IIT4(国产线圈)

ZCS水用法兰电磁阀(铸铁)工作原理:

本阀为二次开阀的先导式电磁阀,其结构主要由导阀和主阀组成,主阀采用橡胶密封结构。 常位时,活动铁芯封住导阀口,阀腔内压力平衡,主阀口封闭。当线圈通电时,产生电磁力将活动铁芯吸上,主阀腔内的介质自导阀口外泄,以至产生压力差,膜片或阀杯被迅速托起,主阀口开启,阀便呈通路了。当线圈断电,磁场消失,活动铁芯复位,封闭导阀口,导阀和主阀腔内压力平衡后,阀又呈关闭状态。

ZCS水用法兰电磁阀(铸铁)结构原理:

ZCS水用电磁阀通径15100为膜片式为二次开阀的先导式电磁阀,通径125300为三次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,常位时,活动铁芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电,产生电磁力:将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀门外世,以致主阀阀杯上下产生压力差,膜片或阀杯被迅速托起主阀口开启,阀呈通路状态。
当线圈断电,磁场消失,活动铁芯复位,封闭副阀口,继而副阀和主阀阀杯内压力上升,主阀阀杯压向阀座,阀又呈关闭状态。
常开电磁阀,当线圈通电时,产生磁力,衔铁在磁力作用下下移,推动副阀阀杯下移,副阀关闭,随着主阀阀杯上下压差趋向相等,主阀阀杯由自重压向密封面,阀门关闭。当线圈断电后,磁力为零,衔铁祁副阀阀杯由于弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,当压力降到一定值后,主阀阀杯由上下压差作用向上升起,主阀打开,阀门开启。


ZCS水用法兰电磁阀(铸铁)应用范围

ZCS水用电磁阀用于石油化工、电力装备、医药设备、污水处理、暖通空调、锅炉补水、清洗设备、电镀涂装、灌装计量、通风设施、食品工业、给水排水系统等。

ZCS水用法兰电磁阀(铸铁)技术参数

工作介质

水、粘度≤4°E的油及其它非腐蚀性流体

介质温度℃

60

公称压力(MPa

1.0

工作压差(MPa

0.051.0

0.11.0

0.151.0

电源电压

AC220V其余规格可作特殊订货

额定流量系数(kv

JB/T352-94规定

泄漏量(ml/min

JB/T352-94-F规定

公称通径(mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

功耗

36VA

50VA

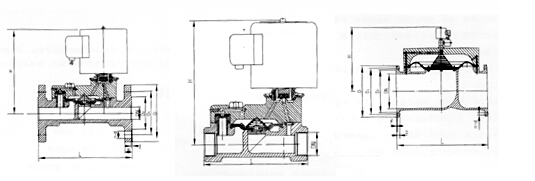

ZCS水用法兰电磁阀(铸铁)安装尺寸

公称通径DN

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

n-d

b

f

15

112

80

1/2









20

119

80

3/4









25

130

90

1

130

160

115

85

65

φ4-14

16

3

32

137

140

11/4

137

180

140

100

76

φ4-18

18

3

40

152

156

11/2

152

200

150

110

84

φ4-18

18

3

50

164

180

2

164

230

165

125

99

φ4-18

20

3

65




222

290

185

145

118

φ4-18

20

3

80




253

310

200

160

132

φ8-18

22

3

100




260

350

220

180

156

φ8-18

24

3

125




315

400

250

210

184

φ8-18

26

3

150




350

480

285

240

211

φ8-22

26

3

200




390

600

340

295

266

φ8-22

26

3

250




430

730

395

350

319

φ12-22

28

3

300




480

850

445

400

370

φ12-22

28

4

350




605

980

505

460

429

φ16-23

30

4

ZCS水用法兰电磁阀(铸铁)安装须知

 1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。

3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置(如图一)

4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)

5、安装在电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。

9、在安装前,要注意要看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表,以便观察管道压力。
