ZDF多功能电磁阀

ZDF多功能电磁阀结构原理：

多功能电磁阀是将先导电磁阀、手动阀和节流阀组合于一体，先导阀接受电信号开关后带动主阀动作。调节螺钉A、B可调节介质粘度适用范围和主阀开关时间，并可在主阀磨损后进行补偿。导阀需维修时只要旋紧调节螺钉B和隔离螺钉C，即可拆下，并可用手动螺杆操作。该螺杆还可用来预置电磁阀自动控制时的最大或最小流量。

ZDF多功能电磁阀特点：
ZDF多功能电磁阀安装管路兼具手动功能，省去三只手动阀，可以在线维修，大大降低成本。介质粘度适用范围可调调节可实现气、水、油通用，方便采购、贮存、安装和维护。多功能电磁阀开启关闭时间可调满足各种不同要求，有效防止水锤破坏。多功能电磁阀开度可以调节最大和最小开度可预置，提高自动控制精度。主阀磨损可以补偿延长阀门使用寿命，经受十五年长期考验。
ZDF多功能电磁阀技术参数：

项目	说明
工作介质	空气、煤气、蒸汽、水、氟里昂及粘度≤50cSt的油或其他液体
介质温度℃	ZDFc：-10～50 ZDFd-40～60 ZDFz：0～150 ZDFk:-10～205
公称压力MPa	1.6
工作压差MPa	0.04～1.6
电源电压V	AC220其余规格可作特殊订货
公称通径mm	15	20	25	32	40	50	65	80	100	150	200	250
额定流量系数Kv	2.8	5.0	8.5	12	18	28	40	64	99	250	420	660
泄漏量ml/min	0.9	1.5	1.5	3.0	3.0	4.5	6.0	9.0	17	27	45	74
功率VA	11						20			44

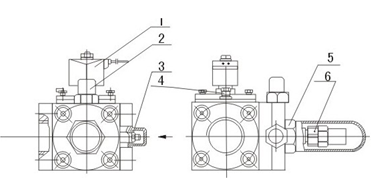

ZDF多功能电磁阀结构图：

螺纹多功能电磁阀结构尺寸：

DN	连接		H1	H2		L	W1	W2
	形式	尺寸		普通型	防爆型
15	内螺纹	G1/2	23	82	147	76	23	133
20		G3/4	23	82	147	76	23	133
25		G1	28	85	152	92	28	136
32		G11/4	34	90	157	107	34	150
40		G11/2	43	102	168	148	43	195
50		G2	46	105	173	160	46	202

法兰多功能电磁阀结构尺寸：

订货须知：

一、①ZDF多功能电磁阀产品名称与型号②ZDF多功能电磁阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定ZDF多功能电磁阀型号，请按ZDF多功能电磁阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
