LDE智能型电磁流量计(水用)

LDE智能型电磁流量计(水用)
产品名称: LDE智能型电磁流量计(水用)
产品型号:
产品分类: 电磁流量计
咨询电话: 13120937397
报价 QQ: 408823840



LDE智能型电磁流量计(水用)概述:

LDE系列智能电磁流量计是在LDS系列电磁流量计基础上更新的一款新型电磁流量计。无论是在外观和组装方式,还是在内部结构,都做了新的突破:棱角分明的外观,快装无焊接工艺,磁场分布更优的合理化结构。同时还引进了喷锌工艺,即使在苛刻的环境下,仍能长效地保护电磁流量计的管体表面,表面防腐性能优越。

LDE智能型电磁流量计(水用)工作原理:

LDE系列智能电磁流量计依据法拉第电磁感应定律的工作原理来测量导电液体体积流量的仪表,是流体力学和电磁学结合的产物。基于法拉第电磁感应定律导电液体在磁场中作切割磁力线运动时,导体中产生感应电势,其感应电势E:
E=KBVD
式中: K-----仪表常数
B-----磁感应强度
V-----测量管道截面内的平均流速
D-----测量管道截面的内径
测量流量时,导电性液体以速度V
流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过二个或二个以上与液体直接接触的电极检出,并通过电缆送至转换器通过智能化处理,然后LCD显示或转换成标准信号420mA01kHz输出。

LDE智能型电磁流量计(水用)产品优点:

◆无可动部件,无阻流部件,工作寿命长。

◆测量不受流体密度、粘度、温度、压力和导电率变化的影响。

◆测量管内无阻流部件、无压损,直管段要求低。

◆具有自检与自诊自诊断功能。

◆在现场可根据用户实际需要在线修改量程

LDE智能型电磁流量计(水用)性能特点:

◆传感器磁场分布更加均匀,信号更强,而且对小流量有更强的适应性,下限可达0.3m/s;

◆管体表面喷锌,即便在恶劣环境下,也能起到长期保护作用,表面防腐性能优越;

◆传感器外壳全部用精密铝模打造,产品优美,外观一致性强,贴合紧密,整体无焊接,装卸快速,维修方便;

◆整体性能稳定,抗干扰更强;

◆人性化底托设计,摆放平稳;

◆加厚型衬里,弧面电极,具有良好的耐腐蚀性和耐磨损性,对混合性介质适应能力更强;

◆表头可360度旋转,让安装空间狭小的场合,显示更加方便;

◆测量不受流体密度、粘度、温度、压力和导电率变化的影响;

◆测量管内无阻流部件,无压损,直管段要求低。对浆液测量有独特的适应性;

◆采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波砺磁,提高了流量测量的稳定性,功耗低;

◆采用SMD器件和表面贴装(SMT)技术,电路可靠性高;

◆在现场可根据用户实际需要在线修改量程,更好地与采集终端匹配;

◆测量结果与流体压力,温度、密度、粘度等物理参数无关;

◆高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂;

◆具有RS485?RS232HartModbus?Profibus-DP等数字通讯信号输出(选配);

◆具有自检与自诊自诊断和报警功能;

◆小时总量记录功能,以小时为单位记录流量总量,适用于分时计量制(选配);

◆内部有三个积算器可分别显示正向累积量反向累积量及差值积算量内部设有掉电时钟,可记录16次掉电时间(选配);

◆红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配);

◆超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。

LDE智能型电磁流量计(水用)用途:

作为流量测量高精度仪表,其应用遍及冶金、给水、排水、石油、化工、食品、医疗、环保、农业灌溉等部门。

LDE智能型电磁流量计(水用)技术参数:

执行标准

 电磁流量计(JJG1033-2007

公称通经(mm

 管道式四氟衬里:DN10-DN600

特殊规格可定制

 管道式橡胶衬里:DN40-DN2000

流动方向

 正,反,净流量

量程比

 150:1

重复性误差

 测量值的±0.1%

精度等级

 0.5级,1.0

被测介质温度

 常规橡胶衬里:-20+60

 高温橡胶衬里:-20+90

 聚四氟乙烯衬里:-30+120

 高温型四氟衬里:-20+160

额定工作压力

 DN10DN25≤4.0MPa

高压可定制

 DN32DN150≤1.6MPa


 DN200DN600≤1.0MPa


 DN700DN2000≤0.6MPa

流速范围

 0.1-15m/s

电导率范围

 被测流体电导率≥5μs/cm

信号输出

 420mA(负载电阻0750Ω),脉冲/频率,控制电平

通讯输出

 RS485MODBUS协议,HART协议,Profibus-DP协议

供电电源

 220VAC,允差15%24VDC,纹波≤5%

要求直管段长度

 上游≥5DN,下游≥2DN

连接方式

 流量计与配管之间均采用法兰连接,法兰符合国际:GB/T9113.1-2000

防爆等级

 Exd[ia]iaqIICT5

防护等级

 IP65,特殊订制最高可达IP68

环境温度

 -25+60

相对湿度

 5%95%

消耗总功率

 小于20W

LDE智能型电磁流量计(水用)选型:

◆量程范围确认

一般工业用电磁流量计被测介质流速以24m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。

在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:

      Q=πD2V/4

Q:流量(㎡/h  D:管道内径   V:流速(m/h

电磁流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50%为宜。

LDE智能型电磁流量计(水用)参考流量范围:

口径(mm)

流量范围(m3/h)

口径(mm)

流量范围(m3/h)

φ15

0.06~6.36

φ450

57.235722.65

φ20

0.1111.3

φ500

70.657065.00

φ25

0.1817.66

φ600

101.7410173.6

φ40

0.4545.22

φ700

138.4713847.4

φ50

0.7170.65

φ800

180.8618086.4

φ65

1.19119.4

φ900

228.9122890.6

φ80

1.81180.86

φ1000

406.9440694.4

φ100

2.83282.60

φ1200

553.9055389.6

φ150

6.36635.85

φ1600

723.4672345.6

φ200

11.31130.4

φ1800

915.6291562.4

φ250

17.66176.25.

φ2000

1130.4113040.00

φ300

25.432543.40

φ2200

1367.78136778.4

φ350

34.623461.85

φ2400

1627.78162777.6

φ400

45.224521.6

φ2600

1910.38191037.6

LDE智能型电磁流量计(水用)产品选型表:

型号

口径


LDE

15~2600



代号

电极材料


K1

316L

K2

HB

K3

HC

K4

K5

K6

铂合金

K7

不锈钢涂覆碳化钨


代号

内衬材料


C1

聚四氟乙烯F4

C2

聚全氟乙丙烯F46

C3

聚氟合乙烯FS

C4

聚录丁橡胶

C5

聚氨脂橡胶


代号

功能

E1

0.3

E2

0.5

E3

1

F1

420Madc,负载≤750Ω

F2

0-3khz,5v有源,可变脉宽,输出高端有效频率

F3

RS485接口

T1

常温型

T2

高温型

T3

超高温型

P1

10MPa

P2

16MPa

P3

40MPa

P4

16MPa

D1

220VAC±10

D2

24VDC±10

J1

一体型结构

J2

分体型结构

J3

防爆一体型结构

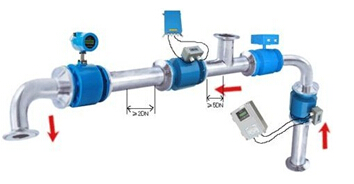

LDE智能型电磁流量计(水用)安装示意图:


订货须知:

一、①LDE智能型电磁流量计(水用)产品名称与型号②LDE智能型电磁流量计(水用)口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定LDE智能型电磁流量计(水用)型号,请按LDE智能型电磁流量计(水用)型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
