EDRV-A可调式动态平衡阀/动态平衡电动调节阀

EDRV-A可调式动态平衡阀/动态平衡电动调节阀
产品名称: EDRV-A可调式动态平衡阀/动态平衡电动调节阀
产品型号: EDRV-A
产品分类: 电动二通阀
咨询电话: 13120937397
报价 QQ: 408823840



EDRV-A动态平衡电动调节阀原理

原理是阀体内的反调节,当入口处压力加大时,自动减小通径,减少流量的变化,反之亦然。如果反接,这套调节系统就不起作用。而且起调节作用的阀片,是有方向性的,反向的压力甚至可以减少甚至封闭流量。 既然安装平衡阀是为了更好的供暖,就不存在反装的问题。如果是反装,就是人为的错误,当然就会纠正。平衡阀属于调节阀范畴,它的工作原理是通过改变阀芯与阀座的间隙(即开度),改变流体流经阀门的流通阻力,达到调节流量的目的。

EDRV-A动态平衡电动调节阀特征:

EDRV动态平衡调节阀是区别与传统的电动调节阀的新一代产品,是动态平衡与电动调节一体化的产品。如下图所示,在系统符合波动较大的流量系统中,当系统压力变化时,EDRV动态平衡电动调节阀的二段的压差P1-P3也随之变化。

1)当进口压力P1升高时,P1-P2增大这是电动阀阀芯向上运动,使P1P2间开度减少,阀芯压力P2降低;当进口压力P1降低是,P1-P2间开度增大,阀芯压力P2升高。因此,无论系统的压力怎样变化,通过电动阀阀芯的调节作用,P2P3键的压差式中保持不变。因此这种电动阀的抗干扰能力强,具有动态平衡的功能;
2)当电动执行器接收控制信号使阀轴延R向旋转时,P2P3键的开度也随之变化,。由于不管系统压差P1-P3如何变化,P2P3键的压差P2-P3式中不变,因此对应于任意开度位置,其输送的水流量都是一定的,并且电动调节阀实际的流量特性曲线与其不早不晚的流量特性曲线是一致的,没有偏离,因此这种电动调节阀转传统的电动调节阀具有更好的调节特性。

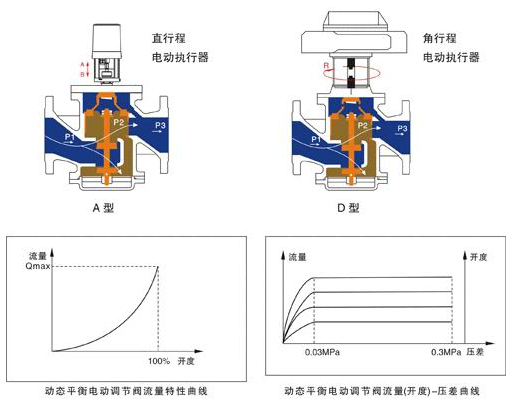

EDRV-A动态平衡电动调节阀结构示意图


EDRV-A动态平衡电动调节阀材质:

阀体

阀套

阀芯

膜片

密封

电动执行器外壳

球墨铸铁

不锈钢

黄铜

EPDM

PTFE

铝合金

EDRV-A动态平衡电动调节阀技术参数:

阀门形式

型号

规格

压差范围( KPa

流量范围(m3/h

工作压力

流量误差

流体温度

二通

EDRV1

DN25

30300

0.22.9

PN16

5%

0100

EDRV2

DN32

30300

0.54.7

EDRV3

DN40

30300

17.7

EDRV4

DN50

30300

212.1

EDRV5

DN65

30300

320.4

EDRV6

DN80

30300

530.8

EDRV7

DN100

30300

1045.3

EDRV8

DN125

30300

1570.7

EDRV9

DN150

30300

20101.8

EDRV10

DN150

40400

30110

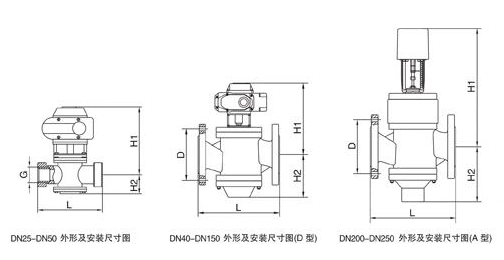

EDRV-A动态平衡电动调节阀尺寸参数:

阀门形式

型号

规格

外形尺寸

长(L

下高(H2

上高(H1



二通

EDRV1

DN25

160

70

265

EDRV2

DN32

180

100

275

EDRV3

DN40

200

110

285

EDRV4

DN50

230

120

290

EDRV5

DN65

290

124

339

EDRV6

DN80

310

150

348

EDRV7

DN100

350

158

357

EDRV8

DN125

400

193

379

EDRV9

DN150

480

193

379

EDRV10

DN150

480

193

379

EDRV-A动态平衡电动调节阀接线图:


动态平衡电动调节阀由于独特的阀体结构,在实际的使用工程中阀权度基本为1,因此其实际的流量特性曲线与理想的流量特性曲线一致,没有偏离,因此具有优良的电动调节功能。

订货须知:

一、①EDRV-A动态平衡电动调节阀产品名称与型号②EDRV-A动态平衡电动调节阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定EDRV-A动态平衡电动调节阀型号,请按EDRV-A动态平衡电动调节阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
