VA-7010电动二通阀(江森)

VA-7010电动二通阀(江森)
产品名称: VA-7010电动二通阀(江森)
产品型号: VA-7010
产品分类: 电动二通阀
咨询电话: 13120937397
报价 QQ: 408823840



VA-7010电动二通阀(江森)概述:

VA7010电动二通阀是专供中央空调风机盘管的配套产品,由驱动器与阀体两部分组成,驱动器由一个同步电机驱动,具备弹簧复位及手动开阀杠杆操纵功能。阀体部分采用活塞式结构。电动二通阀可与温控器配套使用,由温控器控制电动二通阀电机,使阀门开或关,实现管道冷水或热水的通或断,再通过风机盘管送风,以实现温度的自动调节。

VA-7010电动二通阀(江森)产品特点
1.用于控制冷水或热水空调系统管道的开启或关闭,达到控制室温之目的
2.驱动器由单相磁滞同步马达驱动,阀门弹簧复位,阀门不工作时处于常闭状态,当需要工作时,由温控器提供一个开启信号,使电动二通阀接通交流电源而动作
3.开启阀门,冷冻水或热水进入风机盘管,为房间提供冷气或暖气,当室温达到温控器设定值时,温控器令电动二通阀断电,复位弹簧使阀门关闭,从而截断进入风机盘管的水流,通过阀门关闭和开启,使室温始终保持在温控设定的温度范围内。
4.VA7010系列电动二通阀的驱动器与阀门采用螺纹连接方式,可在阀门安装之后,再安装驱动器。现场装配,接线灵活、方便。驱动器之平面设计可以贴近墙面安装,占用空间小,产品可靠耐用,工作噪音低,并能在隐蔽式风机盘管装置内出现的高温高湿环境可靠工作。

VA-7010电动二通阀(江森)技术指标:

1、驱动电机:磁滞同步电机
2、驱动器工作电压:200VAC50Hz/60Hz(有AC24V110V可供选择)
3、功率消耗:≤5.7VA
4、阀体承压:1.6MPa
5、允许压差:≤0.12MPa
6、适用介质:冷水、热水
7、适用介质温度:2-95
8、适用环境温度:0-60
9、启闭时间:开约10秒,关约5

VA-7010电动二通阀(江森)结构特点:
1、阀体黄铜锻造,不锈钢杆及弹簧,体积小,耐腐蚀
2、阀芯结构优化,在不减少Kv值的情况下,允许压差大。
3、驱动器与阀体分离,可快速拆装。
4、驱动器有可供系统调试和维修使作用的手动操作杆。

VA-7010电动二通阀(江森)材质说明:

1、阀体材料:锻造黄铜

2、阀杆材料:不锈钢

3、驱动器盖:阻燃ABS工程塑料

4、密封材料:丁腈橡胶(NBR

5、驱动器底盘:压铸铝合金

6、工作介质:冷水、热水

7、介质温度:<96

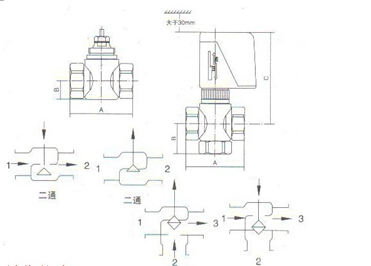

VA-7010电动二通阀(江森)结构、尺寸及安装示意图:


尺寸(mm)

三通

三通

15

20

25

15

20

25

A

58

67

90

58

67

90

B

14.5

19

24

29

34

38

C

100

104.5

109.5

101

106

110

Kv

2.8

4.0

5.5

2.8

4.0

5.5

最大允许压差

0.15

0.15

0.08

0.15

0.15

0.08

注:以上K值为最大压差时的数据。


VA-7010电动二通阀(江森)安装调试:
1、安装前必须仔细阅读本说明书,切断有关电源并必须由专业技术人员进行安装。
2、水流方向必须同阀体上的箭头方向相同。
3、阀体须位于盘管接水盘上方,以保证出现滴水时落入接水盘中。

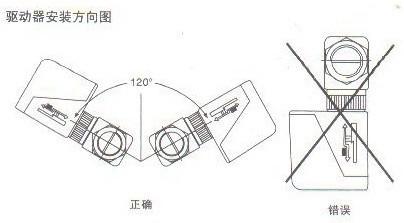

4、阀体及驱动器必须安装于垂直方向±60℃范围内,其上方应至少有30mm空间用于拆装。 与周围管道、设备 、建筑物必须保持足够的维修操作空间,同时必须安装在维修人员通过检修孔能触及到的地方。
5、两只及其两只以上的电动阀不能并联,如果确需并联要用继电器进行隔离
6、阀体安装完毕并与管路通过试压后才安装驱动器。
7、若驱动器已经装到阀体上,那么在安装调试过程中绝对不能对驱动器施力,否则会损坏驱动器。
8、驱动器不能用保温材料包裹,否则影响其散热。
9、驱动器必须通过不小于1.5mm2的导线进行可靠接地,其它线路应符合电工有关标准。
10、安装完毕并检查正确无误后,通电调试,至少应观察驱动动器的三个完整运行周期,确定所有部件正确为止。
11、经过无水调试合格后,再进行通水测试。系统上下水的压差必须严格控制在0.15MPa以内,以保证电动阀对水流开关的

VA-7010电动二通阀(江森)维修和保养:
1、重要警告:安装、维修和保养之前必须先将电源切断,以避免造成设备、人身伤害。
2、若阀门在泄漏应立即将其从系统中隔离,并更换整个阀体总成。
3、若驱动器不工作,应更换驱动器总成,若驱动器在工作但走不到位,应清洁驱动器内扇型齿轮齿面,然后上润滑油。

六、注VA7010系列风机盘管电动阀意事项:
    驱动器内减速机为大速比精密小模数齿轮结构,用手动操作杆打开阀门时,用力要轻柔,让阀杆慢慢下去,用力过猛会损坏减速机。

订货须知:

一、①VA-7010电动二通阀(江森)产品名称与型号②VA-7010电动二通阀(江森)口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定VA-7010电动二通阀(江森)型号,请按VA-7010电动二通阀(江森)型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
