ZTY47自力式压差控制阀

ZTY47自力式压差控制阀
产品名称: ZTY47自力式压差控制阀
产品型号: ZTY47-10/16
产品分类: 平衡阀
咨询电话: 13120937397
报价 QQ: 408823840



ZTY47-10/16自力式压差控制阀概述:

ZTY47自力式压差平衡阀是一种新型平衡阀。它是一种既能控制流量,又能控制压差的一体的多功能阀门,其用转换阀来实现流量控制和压差控制的转换。当流量阀使用时,可具有流量阀的所有功能,直接简便的根据设计来设定流量,阀门在水的作用下,自动消除管线剩余压头及压力波动引起的流量偏差,无论系统压力怎样变化,均可保持设定流量不变,有效地解决管网的水力平衡失调问题。当压差阀使用时,支持用户自主调节,恒定用户进出口压差,有助于稳定系统运行,转换阀又可做调节压差使用。平衡阀(差压/流量控制阀)的这些功能使流量调节一次完成,把系统平衡调节变为简便的流量分配,有效的解决管网的水力平衡失调,可能节电15%以上。

ZTY47-10/16自力式压差控制阀性能及特点:
1) 供水式(G)和回水式(H)压差控制阀必须分别安装在供水管和回水管上;
2) 控制压差精度±7.5%
3) 在不损失控制精度的前提下,可调压差型的调压比高达161
4) 阀体材质:灰铸铁、碳素铸钢、锻压铜合金;
5) 导压管连接端1/2"管螺纹,导压管长度1.5m
6) 支持被控系统内部自主调节;
7) 消除外网压波动对被控系统的影响;
8) 分为定压差型和可调压差型两种;
9) 公称压力:1.6MPa2.5MPa
10)介质温度0-150℃

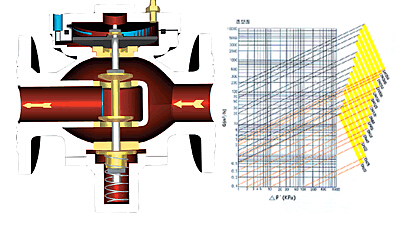

ZTY47-10/16自力式压差控制阀结构图:


ZTY47-10/16自力式压差控制阀用途:

ZTY47自力式压差控制阀是一种自动恒定压差的水力工况平衡用阀,应用于集中供热、中央空调等水系统中,有利于被控系统各用户和各末端装置的自主调节,尤其适用于分户计量供暖系统和变流量空调系统,根据安装位置分为供水式(G)、回水式(H)、旁通式(C)三类。
供水式(G)、回水式(H)说明

ZTY47-10/16自力式压差控制阀主要技术参数:

阀体形式

直通铸造阀

公称通径

DN15350mm

公称压力

PN1.01.6 MPa

法兰标准

ANSIJISDINGBJB (特殊可按用户提供)

连接形式

法兰(FF RF RTJ)、螺纹(适用于1″以内)

介质温度

0150℃

工作压差范围

0.020.3MPa

控制压差设定值

0.02MPa

控制压差可调范围

0.020.3MPa

导压管长度

1.6m

导压管连接端尺寸

1/2"管螺纹

阀体材质

铸铁、球墨铸铁、铸钢

ZTY47-10/16自力式压差控制阀参数表:

DN

结构长度(mm

流量系数Kv

20

100

0.075.4

25

120

0.18.5

32

180

0.313.2

40

200

0.525

50

230

0.739

65

290

1.258.4

80

310

1.880.4

100

350

3.0118

125

400

5.0214

150

480

8.0285

200

495

10603

250

622

20901

300

698

251390

350

787

301740

400

978

32-2800

450

978

40-3600

500

1016

45-4400

600

1295

55-6400

700

1448

70-8200


 ZTY47-10/16自力式压差控制阀应用举例:


注:回水安装△P=P1-P2  △P'=P2-P3

ZTY47-10/16自力式压差控制阀选型说明

按式Kv=G/QQ截图20151014165411.jpg式中(G-M3/h),根据最大流量和可能的最小工作压差计算所需的最大Kv值,应小于阀门的最大Kv值;根据最小流量和可能的最大工作压差计算所需的最小Kv值,应大于阀门的最小Kv值,如G=3-10M3/h△P'最大=200KPa△P'最小=20KPaKv最大=10/QQ截图20151014165441.jpg=25Kv最小=3/QQ截图20151014165504.jpg=2.12,选择DN50即符合要求,建议尽量不变径选用阀门。

1.安装在高层或多层建筑中每层供暖或空调分支环路上,确保分支环路的压差为定值。
2、安装在多层或高层建筑的立管或单元入口上,确保其压差为定值。
3、安装在一次系统热力站的供水或回水管上,确保热力站或热力站中某一电动调节阀的压差为定值,消除一次系统流量变化的影响。


说明:

1) 12处应用也可安装于供水管
2) 图中QQ截图20151014165330.jpg为自力式压差控制阀,阀上的线段表示导压管。

ZTY47-10/16自力式压差控制阀安装示意图:


安装在用户回水管上确保用户压差为恒定值,图中①②③为用户系统。
注意:阀门箭头所指方向必须与水流方向一致;控制导管前端与供水管连接处安装截断阀,以便调试时、排污使用。

订货须知:

一、①ZTY47-10/16自力式压差控制阀产品名称与型号②ZTY47-10/16自力式压差控制阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定ZTY47-10/16自力式压差控制阀型号,请按ZTY47-10/16自力式压差控制阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
