Z41H-150LB美标铸钢闸阀

Z41H-150LB美标铸钢闸阀
产品名称: Z41H-150LB美标铸钢闸阀
产品型号: Z41H-150LB
产品分类: 法兰硬密封闸阀
咨询电话: 13120937397
报价 QQ: 408823840



Z41H-150LB美标铸钢闸阀概述

Z41H-150LB美标铸钢闸阀有三种阀盖设计形式:第一种是螺栓式阀盖,按这种设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用合焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封.法兰端阀适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。

Z41H-150LB美标铸钢闸阀产品特点

①产品设计制造符合国外先进标准要求,密封可靠,性能优良。

②结构设计紧凑合理,造型美观。

③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。

④阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。

⑤采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

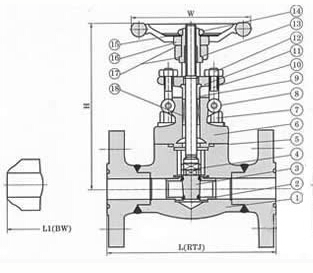

Z41H-150LB美标铸钢闸阀结构图

Z41H美标铸钢闸阀结构图

Z41H-150LB美标铸钢闸阀性能规范

公称压力(Lb)

强度试验

水密封试验

气密封试验

MPa

Lbf/in2

Mpa

Lbf/in2

MPa

Lbf/in2

150

3.1

450

2.2

315

0.5~0.7

60~100

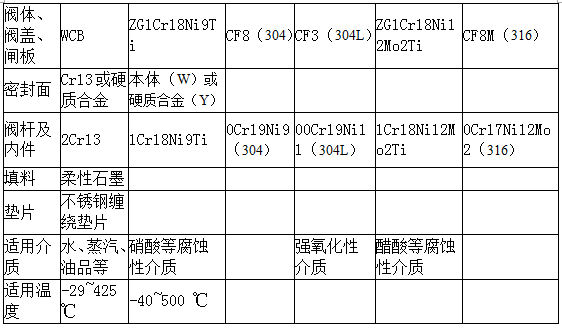

Z41H-150LB美标铸钢闸阀产品零部件材质

美标铸钢闸阀产品零部件材质

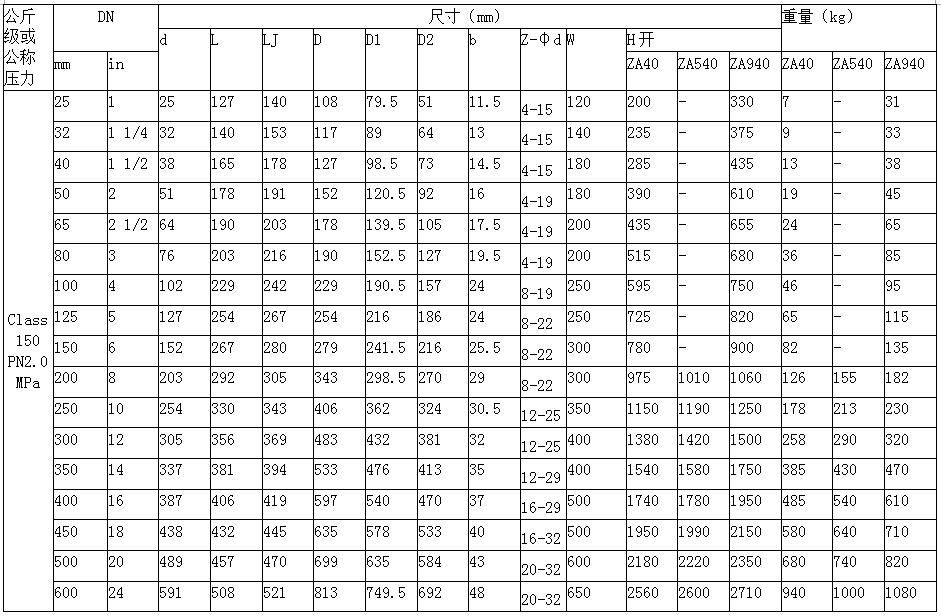

Z41H-150LB美标铸钢闸阀产品外形和连接尺寸

Z41H美标铸钢闸阀尺寸图

订货须知:

一、①Z41H-150LB美标铸钢闸阀产品名称与型号②Z41H-150LB美标铸钢闸阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定Z41H-150LB美标铸钢闸阀型号,请按Z41H-150LB美标铸钢闸阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
