Z41W-16/25P不锈钢法兰硬密封闸阀
| 产品名称： | Z41W-16/25P不锈钢法兰硬密封闸阀 |
| 产品型号： | Z41W-16/25P |
| 产品分类： | 法兰硬密封闸阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
Z41W-16/25P不锈钢法兰硬密封闸阀概述
Z41W-16/25P不锈钢法兰硬密封闸阀适用于-20～425℃，压力PN1.0-16Mpa的水、蒸汽、油品、弱腐蚀性介质中，广泛应用于石油、化工、建筑、城市给排水、火力发电厂等领域做管道的启闭控制单元和管路上作接通或截断管路中介质的启闭装置。
Z41W-16/25P不锈钢法兰硬密封闸阀性能参数：
公称压力：1.6-6.4MPa
适用温度范围：≤200℃～≤350℃
适用介质：硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。
Z41W-16/25P不锈钢法兰硬密封闸阀特点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小、密封面受介质的忡刷和侵蚀小。
2、密封面采用不锈钢和硬质合金，适用寿命长。
3、采用柔性石墨填料、密封可靠、操作轻便灵活。
4、驱动方式有：电动、气动、齿轮转动、结构形式：弹型楔式单闸板、刚性楔式单闸板双闸板式
5、开闭较省力。
6、介质流向不受限制,不扰流、不降低压力。
7、形体简单,结构长度短，制造工艺性好，适用范围广。

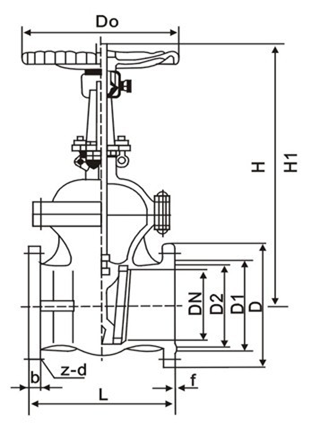

Z41W-16/25P不锈钢法兰硬密封闸阀结构图
Z41W-16/25P不锈钢法兰硬密封闸阀执行标准
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
Z41W-16/25P不锈钢法兰硬密封闸阀主要零件材质
零件名称 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
|
阀体/阀盖 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
|
闸板 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
|
阀杆 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
|
阀杆螺母 |
铝青铜 |
||||
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
|
垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
|
压盖 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
|
螺栓 |
不锈钢 |
||||
螺母 |
不锈钢 |
||||
手轮 |
球墨铸铁、铸钢 |
||||
Z41W-16/25P不锈钢法兰硬密封闸阀主要外形连接尺寸（mm）
型号 |
公称压力(Mpa) |
公称通径 |
尺寸(mm) |
重量 |
||||||||
L |
D |
D1 |
D2 |
b |
Z-фd |
H |
H1 |
D0 |
||||
Z41W-16P |
1.6 |
15 |
130 |
95 |
65 |
45 |
14 |
4-ф14 |
175 |
195 |
200 |
4 |
20 |
150 |
105 |
75 |
55 |
14 |
4-ф14 |
180 |
205 |
200 |
5 |
||
25 |
160 |
115 |
85 |
65 |
14 |
4-ф14 |
210 |
240 |
220 |
6 |
||
32 |
180 |
135 |
100 |
78 |
16 |
4-ф18 |
210 |
240 |
220 |
7 |
||
40 |
240 |
145 |
110 |
85 |
16 |
4-ф18 |
350 |
425 |
240 |
18 |
||
50 |
250 |
160 |
125 |
100 |
16 |
4-ф18 |
358 |
430 |
240 |
29 |
||
65 |
265 |
180 |
145 |
120 |
18 |
4-ф18 |
373 |
452 |
240 |
33 |
||
80 |
280 |
195 |
160 |
135 |
20 |
8-ф18 |
435 |
530 |
280 |
46 |
||
100 |
300 |
215 |
180 |
155 |
20 |
8-ф18 |
500 |
620 |
320 |
63 |
||
125 |
325 |
245 |
210 |
185 |
24 |
8-ф18 |
614 |
756 |
360 |
108 |
||
150 |
350 |
280 |
240 |
210 |
24 |
8-ф23 |
674 |
845 |
360 |
134 |
||
200 |
400 |
335 |
295 |
265 |
26 |
12-ф23 |
818 |
1041 |
400 |
192 |
||
250 |
450 |
405 |
355 |
320 |
30 |
12-ф25 |
969 |
1244 |
450 |
273 |
||
300 |
500 |
460 |
410 |
375 |
30 |
12-ф25 |
1145 |
1474 |
560 |
379 |
||
350 |
550 |
520 |
470 |
435 |
34 |
16-ф25 |
1280 |
1663 |
640 |
590 |
||
400 |
600 |
580 |
525 |
485 |
36 |
16-ф30 |
1450 |
1885 |
720 |
849 |
||
500 |
700 |
705 |
650 |
608 |
44 |
20-ф34 |
1676 |
2181 |
720 |
958 |
||
Z41H-25P |
2.5 |
15 |
130 |
95 |
65 |
45 |
16 |
4-ф14 |
175 |
195 |
200 |
4 |
20 |
150 |
105 |
75 |
55 |
16 |
4-ф14 |
180 |
205 |
200 |
5 |
||
25 |
160 |
115 |
85 |
65 |
16 |
4-ф14 |
210 |
240 |
220 |
6 |
||
32 |
180 |
135 |
100 |
78 |
18 |
4-ф18 |
210 |
240 |
220 |
7 |
||
40 |
240 |
145 |
110 |
85 |
18 |
4-ф18 |
350 |
425 |
240 |
18 |
||
50 |
250 |
160 |
125 |
100 |
20 |
4-ф18 |
358 |
430 |
240 |
28 |
||
65 |
265 |
180 |
145 |
120 |
20 |
8-ф18 |
373 |
452 |
240 |
33 |
||
80 |
280 |
195 |
160 |
135 |
22 |
8-ф18 |
435 |
530 |
280 |
46 |
||
100 |
300 |
230 |
190 |
160 |
24 |
8-ф23 |
501 |
620 |
320 |
64 |
||
125 |
325 |
270 |
220 |
188 |
28 |
8-ф25 |
614 |
756 |
360 |
105 |
||
150 |
350 |
300 |
250 |
218 |
30 |
8-ф25 |
674 |
845 |
360 |
134 |
||
200 |
400 |
360 |
310 |
278 |
34 |
12-ф25 |
818 |
1041 |
400 |
213 |
||
250 |
450 |
425 |
370 |
332 |
36 |
12-ф30 |
969 |
1244 |
450 |
290 |
||
300 |
500 |
480 |
430 |
390 |
40 |
16-ф30 |
1145 |
1474 |
560 |
399 |
||
350 |
550 |
550 |
490 |
448 |
44 |
16-ф34 |
1280 |
1663 |
640 |
631 |
||
400 |
600 |
610 |
550 |
505 |
48 |
16-ф34 |
1450 |
1885 |
720 |
900 |
||
订货须知：
一、①Z41W-16/25P不锈钢法兰硬密封闸阀产品名称与型号②Z41W-16/25P不锈钢法兰硬密封闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z41W-16/25P不锈钢法兰硬密封闸阀型号，请按Z41W-16/25P不锈钢法兰硬密封闸阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
