Z41X-10/16/25Q弹性座封明杆闸阀
| 产品名称： | Z41X-10/16/25Q弹性座封明杆闸阀 |
| 产品型号： | Z41X-10/16/25Q |
| 产品分类： | 弹性座封闸阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
Z41X-10/16/25Q弹性座封明杆闸阀产品详情：
Z41X弹性座封明杆闸阀采用最优质的球墨铸铁铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动执行机构。密封、防锈功能极佳，安全可靠，使用寿命长，可立式卧式安装。

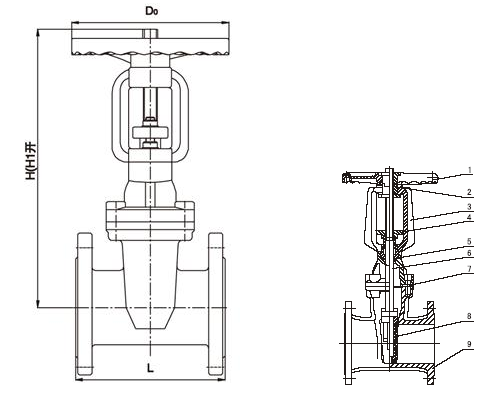

Z41X-10/16/25Q弹性座封明杆闸阀结构图：
Z41X-10/16/25Q弹性座封明杆闸阀主要特点：
弹性座封明杆闸阀，除具有弹性座封闸阀的优点之外,并可以较直观阀门开度,启闭迅速可靠,故常应用消防及工业系统.一般安装于距地面较高位置.
Z41X-10/16/25Q弹性座封明杆闸阀适用范围：
城建、化工、冶金、石油、制药、食品、饮料、环保
Z41X-10/16/25Q弹性座封明杆闸阀主要技术参数：
公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598
Z41X-10/16/25Q弹性座封明杆闸阀主要零件材料：
序 号 | 名 称 | 材 料 |
1 | 手 轮 | 球墨铸铁 |
2 | 阀杆螺母 | 铜合金 |
3 | 支 架 | 球墨铸铁 |
4 | 压 盖 | 球墨铸铁 |
5 | 密封圈 | 丁腈橡胶、三元乙丙 |
6 | 阀 杆 | 不锈钢 |
7 | 中口垫 | 丁腈橡胶、三元乙丙 |
8 | 闸 板 | 球墨铸铁＋三元乙丙或丁腈橡胶 |
9 | 阀 体 | 球墨铸铁 |
Z41X-10/16/25Q弹性座封明杆闸阀外形尺寸：
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
Hmin（全开） | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
Hmax(全开) | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1013 | 1117 | 1655 | 1805 |
订货须知：
一、①Z41X-10/16/25Q弹性座封明杆闸阀产品名称与型号②Z41X-10/16/25Q弹性座封明杆闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z41X-10/16/25Q弹性座封明杆闸阀型号，请按Z41X-10/16/25Q弹性座封明杆闸阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
