Z45H-16/25C铸钢法兰硬密封闸阀

Z45H-16/25C铸钢法兰硬密封闸阀概述：

Z45H-16/25C铸钢法兰硬密封闸阀是指关闭件（闸板）沿通路中心线的垂直方向移动的阀门，闸阀在管路中主要作切断用。驱动方式分手动、电动、气动、齿轮传动；结构型：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。

Z45H-16/25C铸钢法兰硬密封闸阀特点：

Z45H低压暗杆铸钢闸阀，替代传统铸铁阀门，结构紧凑、设计合理、阀门刚性好，通道流畅、流量系数大流阻系数小，结构简单，便于维修。它的密封面采用不锈钢和硬质合金，使用寿命长。采用柔性石墨填料、密封可靠、操作轻便灵活。

Z45H-16/25C铸钢法兰硬密封闸阀用途：

广泛适用于石油化工，冶金，水处理，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

Z45H-16/25C铸钢法兰硬密封闸阀主要技术参数

型号	公称压力MPa	试验压力MPa		工作温度	使用介质
		密封	强度
Z45H-16C	1.6	1.76	2.4	≤200℃	水、蒸汽、油
Z45H-25C	2.5	2.75	3.75	≤200℃	水、蒸汽、油

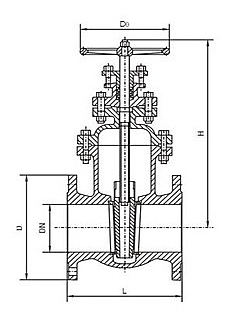

Z45H-16/25C铸钢法兰硬密封闸阀结构图：

Z45H-16/25C铸钢法兰硬密封闸阀主要外形尺寸

公称通径 Dg(mm)	尺寸（mm）								重量 (kg)
	L	D	D1	D2	b	z-φd	H	D0
50	180	160	125	100	20	4-18	345	180	17
65	195	180	145	120			376	180	20
80	210	195	160	135	22	4-18	417	200	27
100	230	215	180	155		8-18	460	200	50
125	255	245	210	185	24	8-18	525	240	70
150	280	280	240	210		8-23	567	240	95
200	330	335	295	265	26	8-23	705	320	150
250	380	390	350	320	28	8-23	800	320	200
300	420	440	400	368		12-23	886	400	280
350	450	500	460	428	30	16-23	968	400	360
400	480	565	515	482	32	16-25	1090	500	500
450	510	615	565	532		20-25	1175	500	590
500	540	670	620	585	34	20-25	1414	720	680
600	600	780	725	685	36	20-30	1593	720	951
700	660	895	840	800	40	24-30	1812	800	1950

订货须知：

一、①Z45H-16/25C铸钢法兰硬密封闸阀产品名称与型号②Z45H-16/25C铸钢法兰硬密封闸阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定Z45H-16/25C铸钢法兰硬密封闸阀型号，请按Z45H-16/25C铸钢法兰硬密封闸阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
