J41W-16-25P不锈钢法兰截止阀

J41W-16-25P不锈钢法兰截止阀
产品名称: J41W-16-25P不锈钢法兰截止阀
产品型号: J41W-16-25P
产品分类: 法兰截止阀
咨询电话: 13120937397
报价 QQ: 408823840



J41W-16-25P不锈钢法兰截止阀产品介绍:
法兰不锈钢截止阀适用于各类腐蚀性介质的管道上,有良好的防腐性、足够的强度。 合金钢截止阀适用于耐高温的蒸汽、油品管道上,具有耐高温特点。

J41W-16-25P不锈钢法兰截止阀原理:

法兰不锈钢截止阀采用平面密封和锥面密封两种密封型式,可使用于不同工况的介质要求,具有密封性能稳定,使用寿命长。逆时针转动手轮驱使阀杆带动阀瓣及膈膜迅速上升,打开通道使介质顺利通过。

J41W-16-25P不锈钢法兰截止阀结构特点:
1、结构先进、密封可靠、性能优良、造型美观。提高了阀杆的钢度,显著降低了噪音和振动,提高了阀门的使用寿命与各项性能。
2、截止阀可以安装在管道的任何位置上,介质从下往上流。
3DN250以上采用先进的多密封,双支架,采用导向运动(能极大提高抗水锤冲击)、介质从上方进入,较好解决了大口径截止阀启闭力矩大,密封无法关严,填料室跑冒,有力提高了阀门各项性能与使用范围。(的力矩是普通阀门的10的力矩是普通阀门的3%)。
4、不锈钢截止阀适用于各类腐蚀性介质的管道上,有良好的防腐蚀性和足够的强度。
5、合金钢截止阀适用于耐高温的蒸汽、油品管道上,具有耐高温特点。

J41W-16-25P不锈钢法兰截止阀标准规范:
设计制造标准:GB/T 12235
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

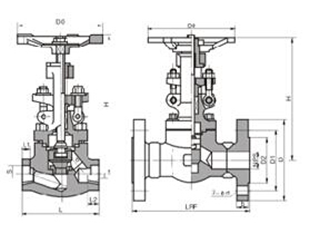

J41W-16-25P不锈钢法兰截止阀结构图

 J41W不锈钢法兰截止阀结构图

J41W-16-25P不锈钢法兰截止阀应用范围:
J41W截止阀主要材质为:CF8CF3CF8MCF3M 2520、双相不锈钢、G1Cr18Ni9TiZG1Cr18Ni12Mo2Ti等。产品主要应用于石化、化工、电力、冶金、医药、食品等行业。

J41W-16-25P不锈钢法兰截止阀主要零部件材料:

零件名称

材料

J41W-16-25P-40R-64I

阀体、阀盖

不锈钢、铬镍钼钛钢、铬钼钢

阀板

阀杆

阀杆螺母

铝铁青铜

手轮

灰铸铁、可锻铸铁

J41W-16-25P不锈钢法兰截止阀主要性能范围:

型号

公称压力

试验压力

工作温度()

适用介质

强度()Mpa

密封()空气(Mpa)

低压密封(空气)Mpa

J41W-16P(R)

1.6

2.4

1.8

0.6

200

硝酸类

J41W-25P(R)

2.5

3.8

2.8

0.6

200

硝酸类

J41W-40P(R)

4.0

6.0

4.4

0.6

200

硝酸类

J41W-64P(R)

6.4

9.6

7.0

0.6

200

硝酸类

J41W-16-25P不锈钢法兰截止阀主要外形尺寸:

型号

公称通径 DN

尺寸(mm)

L

D

D1

D2

H

b-f

Z-Φd

Do

J41W-16P(R)

15

130

95

65

45

170

16-2

4-14

120

20

150

105

75

55

190

16-2

4-14

140

25

160

115

85

65

205

16-2

4-14

160

32

180

135

100

78

270

18-2

4-18

180

40

200

145

110

85

310

18-3

4-18

200

50

230

160

125

100

358

18-3

4-18

240

65

290

180

145

120

373

18-3

4-18

280

80

310

195

160

135

435

20-3

8-18

320

100

350

215

180

155

500

20-3

8-18

360

125

400

245

210

185

614

22-3

8-18

400

150

480

280

240

210

674

24-3

8-23

400

200

600

335

295

265

818

26-3

12-23

450

250

730

405

355

320

969

30-3

12-25

550

型号

公称通径 DN

尺寸(mm)

L

D

D1

D2

H

b-f

Z-Φd

Do

J41W-25P(R)

15

130

95

65

45

233

16-2

4-14

120

20

150

105

75

55

275

16-2

4-14

140

25

160

115

85

65

285

16-2

4-14

160

32

180

135

100

78

302

18-2

4-18

180

40

200

145

110

85

355

18-3

4-18

200

50

230

160

125

100

362

20-3

4-18

240

65

290

180

145

120

400

22-3

8-18

280

80

310

195

160

135

430

22-3

8-18

320

100

350

230

190

160

465

24-3

8-23

360

125

400

270

220

188

550

28-3

8-25

400

150

480

300

250

218

700

30-3

8-25

400

200

600

360

310

278

780

34-3

12-25

450

250

730

425

370

335

900

36-3

12-30

550

订货须知:

一、①J41W-16-25P不锈钢法兰截止阀产品名称与型号②J41W-16-25P不锈钢法兰截止阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定J41W-16-25P不锈钢法兰截止阀型号,请按J41W-16-25P不锈钢法兰截止阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
