D381X-16Q沟槽涡轮蝶阀

D381X-16Q沟槽涡轮蝶阀概述：

D381X涡轮沟槽蝶阀也叫沟槽式(卡箍)连接阀门，主要由阀体、蝶板、开启装置三大部分组合而成，结构简单。

D381X-16Q沟槽涡轮蝶阀工作原理：

D381X涡轮沟槽蝶阀工作原理是采用蜗轮、蜗杆的传动方式，随着凸轮转动到指定的位置上，在将信号装置上的触头放开或是压下，在相应位置上输出“通”或“断”的电信号，从而就能显示出该阀的启闭状态。消防涡轮沟槽蝶阀是不需要进行焊接的，因此它的安装速度非常快且便捷。

D381X-16Q沟槽涡轮蝶阀特点：

D381X涡轮沟槽蝶阀具有双重密封效果，不受介质流动的影响，该阀的启闭件为蝶板，蝶板采用了整体包胶的工艺手法，抗老化，经久耐用。具有安装方便、结构简单、操作安全、密封可靠等特点，它的体积小巧，不受安装空间的局限，便于阀门设备的维修与保养，有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决了温差所产生热胀冷缩。

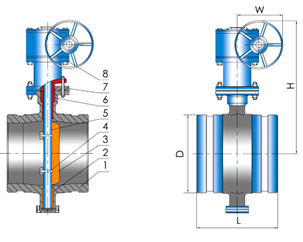

D381X-16Q沟槽涡轮蝶阀结构图：

D381X-16Q沟槽涡轮蝶阀用途：

消防涡轮沟槽蝶阀的设计新颖独特，使用性强，不但在消防系统中得到广泛使用，还能够用于供水、供暖、排污等管道。消防涡轮沟槽蝶阀适用于食品、水电、给排水、石油、化工、治炼、船舶、造纸、医药、能源等系统管路，或是用于腐蚀性、非腐蚀性的液体、气体、粉末等管线上做调节与截断使用。

D381X-16Q沟槽涡轮蝶阀主要零件材料：

产品类型	材质
	阀体	阀板	阀轴	密封面
球墨铸铁	QT450	球铁、碳钢、喷涂或不锈钢	铬不锈钢	橡胶NBR、丁晴橡胶NBR、乙丙EPOM、氟橡胶PTFE、聚四氟塑料F46

D381X-16Q沟槽涡轮蝶阀主要技术参数：

公称压力		1.0		1.6		2.5
试验压力	壳体强度	1.5		2.4		3.75
	密封性能	1.1		1.76		2.75
适用介质	产品类型	铸铁、球墨铸铁
	适用介质	水、水蒸汽、油品、空气
工作温度	密封面材质	橡胶	乙腈橡胶		乙丙橡胶
	工作温度	≤60	≤80		≤250

D381X-16Q沟槽涡轮蝶阀主要外形尺寸：

公称通径		50		65	80	100		125	150	200	250	300
D		57	60	76	89	108	114	133 140	159 165 168	219	273	325
A1		14.5		14.5	14.5	16		16	16	19	19	19
B1		9.5		9.5	9.5	9.5		9.5	9.5	13	13	13
C		2.2		2.2	2.2	2.2		2.2	2.2	2.5	2.5	3.3
D381X D81X	L	88		90	96	115		-	132	147	159	165
	H1	60		75	80	94		-	125	150	220	250
	Ho	220		245	270	300		-	350	400	600	740
	E	245		245	245	245		-	245	260	260	330
	F	65		65	65	65		-	65	90	125	180
	Do	120		120	120	120		-	140	140	140	240

D381X-16Q沟槽涡轮蝶阀安装注意事项：

1.传动结构、手轮以及手柄是不能作吊起来使用，在搬运时，请勿碰撞;

2.消防涡轮沟槽蝶阀通常是垂直安装，就是将阀杆处于垂直位置，而手轮位于顶部;

3.带有旁通阀的消防涡轮沟槽蝶阀在开启使用前应该先将旁通阀打开;

4.若消防涡轮沟槽蝶阀经常使用的话，至少每个月要进行清洗润滑一次;

5.在安装带有传动结构的消防涡轮沟槽蝶阀必须按照使用说明书上的规定进行安置;

6.安装消防涡轮沟槽蝶阀时，手柄是不允许朝下的;

7.连接配件时要紧密牢固，安装的位置与高度也要符合设计的标准要求;

8.消防涡轮沟槽蝶阀在安装前需要先进行检测，看是否符合现行国家标准《通用阀门标志》GB12220的规定。

订货须知：

一、①D381X-16Q沟槽涡轮蝶阀产品名称与型号②D381X-16Q沟槽涡轮蝶阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定D381X-16Q沟槽涡轮蝶阀型号，请按D381X-16Q沟槽涡轮蝶阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
