XD381X-16Q沟槽信号涡轮蝶阀
| 产品名称： | XD381X-16Q沟槽信号涡轮蝶阀 |
| 产品型号： | XD381X-16Q |
| 产品分类： | 沟槽蝶阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
XD381X-16Q沟槽信号涡轮蝶阀概述
XD381X涡轮沟槽信号蝶阀采用蜗轮、蜗杆传动，随之凸轮转动按预定位置将信号装置上触头压下或放开，相应输出“通"“断"电信号，显示蝶阀的启闭状态。
XD381X-16Q沟槽信号涡轮蝶阀特点
XD381X沟槽信号蝶阀（涡轮）具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养，有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决温差所产生热胀冷缩等特点。
1、小型轻便，容易拆装及维修，并可有任意位置安装。
2、结构简单，紧凑，90°回转启闭迅速。
3、操作扭矩小，省力轻巧。
4、流量特性趋于直线，调节性能好。
5、启闭试验次数多达数万次，寿命长。
6、达到完全密封，气体试验泄漏为零。

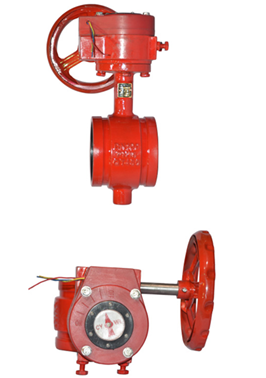

XD381X-16Q沟槽信号涡轮蝶阀实物图
XD381X-16Q沟槽信号涡轮蝶阀用途
XD381X沟槽信号蝶阀（涡轮）沟槽式（卡箍）连接阀门是一系列新型连接阀门广泛应用于输送流体管道的给排水，消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用。
XD381X-16Q沟槽信号涡轮蝶阀主要零件材料
序号 | 名称 | 国标标准 | |
1 | 阀体 | 球铁 | QT450-10 |
2 | 阀板 | 球铁 | QT450-10 |
3 | 橡胶 | EPDM | |
4 | 上轴 | 不锈钢 | 1Cr13 |
5 | 下轴 | 不锈钢 | 1Cr13 |
6 | O形圈 | 丁腈 | |
7 | 定位齿盘 | 碳钢 | 45# |
8 | 手柄 | 玛钢 | |
9 | 丝堵 | 碳钢 | 45# |
XD381X-16Q沟槽信号涡轮蝶阀性能参数
公称压力：1.0 1.6 2.5
试验压力壳体强度：1.5 2.4 3.75
密封性能：1.1 1.76 2.75
适用介质产品类型：铸铁、球墨铸铁、铜、碳钢、不锈钢
适用介质：水、水蒸汽、油品、空气水、水蒸汽水、水蒸汽、油品、空气
XD381X-16Q沟槽信号涡轮蝶阀外形和连接尺寸
公称通径 DN（mm） | L
| D
| A
| B
| C
| H | |||
SJKD | SJKD3 | SJKXHD | SJKE | ||||||
50 | 88 | 57 | 14.5
| 9.5
| 2.2
| 120
| 170
| 250
| 160
|
60 | |||||||||
65 | 90 | 76 | 14.5 | 9.5 | 2.2 | 130 | 180 | 260 | 170 |
80 | 96 | 89 | 14.5 | 9.5 | 2.2 | 150 | 200 | 280 | 190 |
100 | 115 | 108 | 16 | 9.5 | 2.2 | 180 | 230 | 310 | 220 |
114 | |||||||||
150 |
132 | 159 |
16 |
9.5 |
2.2 |
210 |
260 |
340 |
260 |
165 | |||||||||
168 | |||||||||
200 | 147 | 219 | 19 | 13 | 2.5 | 250 | 320 | 400 | 290 |
250 | 159 | 273 | 19 | 13 | 2.5 | 350 | 430 | 350 | |
300 | 165 | 325 | 19 | 13 | 25 | 390 | 470 | 390 | |
350 | 165 | 377 | 25 | 13 | 33 | 440 | 520 | 440 | |
400 | 170 | 426 | 25 | 13 | 5.5 | 510 | 590 | 510 | |
450 | 180 | 480 | 25 | 13 | 5.5 | 540 | 620 | 540 | |
500 | 180 | 530 | 25 | 13 | 5.5 | 585 | 665 | 585 | |
600 | 210 | 630 | 25 | 13 | 5.5 | 650 | 730 | 650 | |
XD381X-16Q沟槽信号涡轮蝶阀使用注意事项：
1、沟槽信号蝶阀可以安装在空间任意位置管路上。
2、本蝶阀的安装位置应保证使用、维修和更换的方便。
3、信号沟槽蝶阀安装时可以不考虑管路介质流动的方向，即允许双向流动。
4、蝶阀安装前应存放在室内干燥处，阀板微开4°～5°。
订货须知：
一、①沟槽信号涡轮蝶阀产品名称与型号②沟槽信号涡轮蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定沟槽信号涡轮蝶阀型号，请按沟槽信号涡轮蝶阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
