XZ85X-16Q沟槽信号弹性暗杆闸阀

XZ85X-16Q沟槽信号弹性暗杆闸阀
产品名称: XZ85X-16Q沟槽信号弹性暗杆闸阀
产品型号: XZ85X-16Q
产品分类: 沟槽闸阀
咨询电话: 13120937397
报价 QQ: 408823840



XZ85X-16Q沟槽信号弹性暗杆闸阀概述:

XZ85X沟槽信号弹性座封闸阀常应用于自动喷水消防管理系统,来监控供水管路,可以再远处指示阀门开度。可以任何位置安装,维修方便,其密封件可以更换,密封性能可靠达到双向密封零泄漏。

XZ85X-16Q沟槽信号弹性暗杆闸阀特点:

XZ85X沟槽闸阀它具有开关轻巧、密封可靠、耐弱腐蚀、弹性记忆佳及使用寿命长等显著优点。沟槽闸阀重量轻,本体采用高级球墨铸铁制成,重量较传统闸阀重量减轻约20%-30%,安装维修方便。

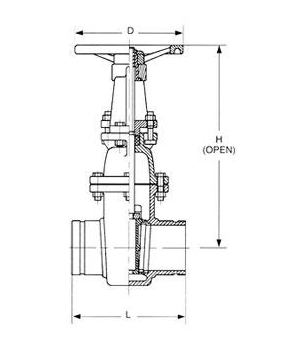

XZ85X-16Q沟槽信号弹性暗杆闸阀结构图:

沟槽信号弹性暗杆闸阀结构图

XZ85X-16Q沟槽信号弹性暗杆闸阀适用范围:

广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

XZ85X-16Q沟槽信号弹性暗杆闸阀主要零件材料:

名称

材料

阀体

球墨铸铁

阀瓣

球铁,外覆丁腈橡胶

螺栓

镀锌

密封圈

NBR

阀盖

球墨铸铁

阀杆

不锈钢

0型密封圈

NBR

轴盖

球墨铸铁

防尘罩

NBR

手轮

球墨铸铁

紧固螺母

镀锌

XZ85X-16Q沟槽信号弹性暗杆闸阀性能参数:

技术参数

压力等级

1.0MPa 1.6MPa

密封试验

1.5MPa 2.4MPa

工作温度

0-80

适用介质

水、气等

XZ85X-16Q沟槽信号弹性暗杆闸阀外形和连接尺寸:

公称通径

50

65

80

100

125

150

200

250

300

350

400

D

57

60

76

89

108

114

133

140

159

165

219

273

325

377

426

A1

14.5

14.5

14.5

16

16

16

19

19

19

25

25

BA

9.5

9.5

9.5

9.5

9.5

9.5

13

13

13

13

13

C

2.2

2.2

2.2

2.2

2.2

2.2

2.5

2.5

3.3

3.3

5.5

Z81X

Z85X

L

145

180

180

180

200

240

275

325

355



H

325

455

455

455


500

620

750

880



D0

180

200

200

200


240

320

320

400



订货须知:

一、①XZ85X沟槽信号弹性暗杆闸阀产品名称与型号②XZ85X沟槽信号弹性暗杆闸阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定XZ85X沟槽信号弹性暗杆闸阀型号,请按XZ85X沟槽信号弹性暗杆闸阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
