ZSXF-Z/XZ45X-16Q消防信号弹性闸阀

ZSXF-Z/XZ45X-16Q消防信号弹性闸阀
产品名称: ZSXF-Z/XZ45X-16Q消防信号弹性闸阀
产品型号: ZSXF-Z/XZ45X-16Q
产品分类: 沟槽闸阀
咨询电话: 13120937397
报价 QQ: 408823840



ZSXF-Z/XZ45X-16Q消防信号弹性闸阀用途

ZSXF/XZ45X信号弹性座封闸阀用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。

ZSXF-Z/XZ45X-16Q消防信号弹性闸阀特点

●消防专用设计

本公司在弹性座封阀门的基础上,专门为消防系统研制生产。阀门强度、密封性能、操作性能、流量能力等各项指标,均通过了极其严格的FM认证检验。

●结构坚固耐撞

本体采用高强度的球墨铸铁整体铸造,可耐高压(4倍公称压力),抵抗恶劣环境下重物的冲击碰撞。满足消防系统对阀门强度的超压安全要求。

●零泄露低力矩

橡胶弹性阀芯与平底阀座的完美密合,确保阀门关闭式泄露,开启时只需较低力矩。保证消防系统再紧急情况下,一个人即可轻易操作阀门。

●全流量“零”损失

阀芯可全部隐藏于腔体内,阀体底部直通无凹槽,等同一全流域直通管道,不易堆积杂物。阀门水头损失接近于零,满足消防紧急情况下最大的流量的要求。

●防腐蚀长寿命

阀门内外表面采用环氧树脂烤漆涂层,满足室内、室外、地下等恶劣环境下消防管路的长寿命要求。整体包胶阀芯、不锈钢阀杆、青铜轴承,保证管路长期不用的情况下,阀门不会由于锈死而影响紧急消防。

●现场远程监控

根据阀杆或行程指针的位置,可现场监控阀门的开启状况。当阀门被误关闭时也可传递——电信号至控制中心,实时监控供水管路上阀门的开启状况,时刻保证消防系统的供水安全。

●在线更换维护

三“O”轴封设计、自密封阀盖,密封紧密,极大减少了阀门外泄的可能。在管路不停水、不减压的情况下,可更换轴封密封圈,满足消防系统持续供水的要求。

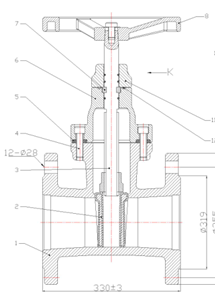

ZSXF-Z/XZ45X-16Q消防信号弹性闸阀结构图

 ZSXF/XZ45X消防信号弹性闸阀结构图

ZSXF-Z/XZ45X-16Q消防信号弹性闸阀零件材料

NO

零件名称

材质

1

阀体

球墨铸铁

2

闸板

球墨铸铁、外覆三元乙丙或丁腈橡胶

3

内六角螺栓

碳化处理

4

密封圈

丁腈橡胶、三元乙丙

5

阀盖

球墨铸铁

6

阀杆

2Cr13、不锈钢

7

“O”形密封圈

丁睛橡胶、三元乙丙

8

止推轴承

锡青钢

9

螺栓

不锈钢

10

压盖

球墨铸铁

11

防尘罩

丁腈橡胶

12

手轮(传动帽)

球墨铸铁

ZSXF-Z/XZ45X-16Q消防信号弹性闸阀性能参数

公称压力:1.01.6MPa

公称通经:50600mm

工作温度:080℃

适用介质:水、油、气等

法兰标准:GB/T 17241.6 GB9113

试验标准:GB13927 AP1598

ZSXF-Z/XZ45X-16Q消防信号弹性闸阀外形和连接尺寸

DN

50

65

80

100

125

150

200

250

300

350

400

L

178

190

203

229

254

267

292

330

356

381

406

H

370

408

452

510

566

630

765

927

1048

1110

1320

订货须知:

一、①ZSXF/XZ45X消防信号弹性闸阀产品名称与型号②ZSXF/XZ45X消防信号弹性闸阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定ZSXF/XZ45X消防信号弹性闸阀型号,请按ZSXF/XZ45X消防信号弹性闸阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
