H84X-16Q沟槽卧式止回阀
| 产品名称： | H84X-16Q沟槽卧式止回阀 |
| 产品型号： | H84X-16Q |
| 产品分类： | 沟槽止回阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
H84X-16Q沟槽卧式止回阀概述
H84X沟槽止回阀主要用于给排水系统、石油，化工等工业领域的管道泵出口处，防止介质逆流。本阀阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单，倾斜阀瓣和平面阀座的设计大限度的提高通过能力，相对适用于含污染物的流体。
H84X-16Q沟槽卧式止回阀特点
H84X沟槽止回阀是设计制造的一系列新型连接阀门。具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养，有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决温差所产生热胀冷缩等优点。

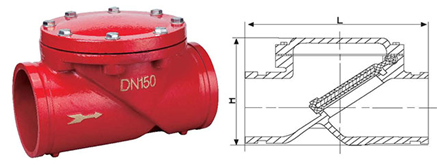

H84X-16Q沟槽卧式止回阀结构图片
H84X-16Q沟槽卧式止回阀用途
沟槽止回阀广泛应用于输送流体管道的给排水，消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用。
H84X-16Q沟槽卧式止回阀主要零件材料
产品类型 | 材质 | ||||
阀体 | 阀板 | 阀轴 | 密封面 | ||
铸铁 | HT200 | 球铁、碳钢、喷涂或不锈钢 | 铬不锈钢 | 不锈钢或铜 | 橡胶NBR、丁晴橡胶NBR、乙丙EPOM |
球墨铸铁 | QT450 | 球铁、碳钢、喷涂或不锈钢 | 铬不锈钢 | 不锈钢或铜 | |
铜 | 铜 | 铜或不锈钢 | 铬不锈钢 | 钢 | |
碳钢 | WCB | 球铁、碳钢、喷涂或不锈钢 | 铬不锈钢 | 不锈钢或铜 | |
不锈钢 | 1Crl8Ni9T1(304) | 不锈钢 | 不锈钢 | 不锈钢
| |
H84X-16Q沟槽卧式止回阀性能参数
公称压力 | 1.O | 1.6 | 2.5 | |||||||||
试验压力 | 壳体强度 | 1.5 | 2.4 | 3.75 | ||||||||
密封性能 | 1.1 | 1.76 | 2.75 | |||||||||
适用介质 | 产品类型 | 球墨铸铁 | 铜 | 碳钢 | 不锈钢 | |||||||
适用介质 | 水、水蒸汽、油品、空气 | 水、水蒸汽 | 水、水蒸汽、油品、空气 | 硝酸类 | ||||||||
工作温度 | 密封面材质 | 橡胶 | 乙腈橡胶 | 乙丙橡胶 | 氟橡胶 | 聚四氟塑料 | 铜 | 不锈钢 | ||||
工作温度 | ≤60 | ≤80 | ≤250 | ≤250 | ≤200 | ≤200 | ≤200
| |||||
H84X-16Q沟槽卧式止回阀外形和连接尺寸
公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |||
D | 57 | 60 | 76 | 89 | 108 | 114 | 133 140 | 159 165 168 | 219 | 273 | 325 | 377 | 426 | 480 | 530 | 630 | |
A1 | 14.5 | 14.5 | 14.5 | 16 | 16 | 16 | 19 | 19 | 19 | 25 | 25 | 25 | 25 | 25 | |||
B1 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | |||
C | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.5 | 2.5 | 3.3 | 3.3 | 5.5 | 5.5 | 55 | 55 | |||
H84X | L | 140 | 140 | 150 | 80 | - | 220 | 258 | 332 | 370 | - | - | - | - | - | ||
订货须知：
一、①H84X-16Q沟槽卧式止回阀产品名称与型号②H84X-16Q沟槽卧式止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H84X-16Q沟槽卧式止回阀型号，请按H84X-16Q沟槽卧式止回阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
