ZSJZ马鞍式水流指示器

ZSJZ马鞍式水流指示器概述

ZSJZ马鞍式水流指示器是自动喷水灭火系统的一个组成部件，通常安装于管网配水干管或配水管的始端，用于显示火警发生区域，启动各种电报警装置或消防水泵等电气设备。

ZSJZ马鞍式水流指示器用途

ZSJZ型水流指示器适用于湿式、干式及预作用等自动喷水灭火系统,是一种把水的流动转换成电信号的部件,可以使电警铃报警，也可直接启动消防水泵供水灭火.该水流指示器是由本体、印刷电路板、桨脚、桨片及联接部分组成。当系统中某分区发生火警,水喷头感温动作喷水灭火时,水流推动桨片、桨脚,接通延时电路延时2～90s后发出电信号。

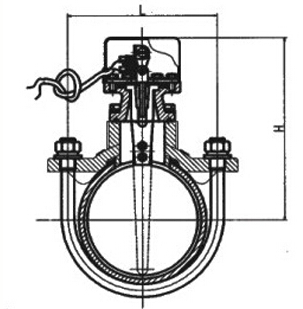

ZSJZ马鞍式水流指示器结构图

ZSJZ马鞍式水流指示器零件材料

本体材质	碳钢和不锈钢、铜
视窗材质	钢化硼硅玻璃、石英玻璃、铝硅玻璃
钢化硼硅玻璃	耐压2.5MPa耐温≤200℃
石英玻璃	耐压10MPa耐温≤1000℃
铝硅玻璃	耐压6.4MPa耐温≤450℃
密封件材质	丁腈橡胶，聚四氟乙烯

ZSJZ马鞍式水流指示器性能参数

最大工作压力：1.2Mpa延迟时间：2~90s
动作流量：>15~37.5L/min不动作流量：<15L/min
工作电压：DC24V电流：0.5A
耗电量：<200mA（报警时）控制容量：10W

马鞍式水流指示器产品型号性能参数
规格	DN25-DN200
工作压力	1.2MPa
灵敏度	报警流量≤37.5L/MIN
触点容量	DC 24V 0.5-0.1A
触点输出	常开和常闭各一对
延迟时间	2-90s

ZZSJZ马鞍式水流指示器外形尺寸

公径通径PREFIX = O DN	连接中心 Do	法兰孔数 z—d	六角螺栓尺寸 M	管道预留空间 L
50	125	4—?18	M16×60
65	145	4—?18	M16×65
80	160	4—?18	M16×70
100	180	8—? 18	M16×70
125	210	8—? 18	M16×75
150	240	8—? 22	M20×80
200	295	2—? 22	M20×90

订货须知：

一、①ZSJZ马鞍式水流指示器产品名称与型号②ZSJZ马鞍式水流指示器口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定ZSJZ马鞍式水流指示器型号，请按ZSJZ马鞍式水流指示器型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
