D71X-10/16美标对夹式手柄蝶阀

D71X-10/16美标对夹式手柄蝶阀
产品名称: D71X-10/16美标对夹式手柄蝶阀
产品型号: D71X-10/16
产品分类: 对夹蝶阀
咨询电话: 13120937397
报价 QQ: 408823840



D71X-10/16美标对夹式手柄蝶阀概述:

D71X-10/16美标对夹式手柄蝶阀适用于煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上,用于调节和截断介质的流动。

D71X-10/16美标对夹式手柄蝶阀特点:

1、本阀具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、对夹式蝶阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。

D71X-10/16美标对夹式手柄蝶阀适用标准:
钢制蝶阀,API609MSSSP-67
温度和压力,ASMEB16.34
结构长度,API609
试验标准,API598
耐火标准,API-607

D71X-10/16美标对夹式手柄蝶阀设计说明
密封结构:软密封
制动器操作
ISO5211衬垫
连接:对夹

D71X-10/16美标对夹式手柄蝶阀零件材料:

零件名称

材料

阀体

不锈钢、QT450HT200HT250

蝶板

不锈钢、QT450HT200HT250

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨

D71X-10/16美标对夹式手柄蝶阀性能参数:

公称通经DNmm)

502000

501600

公称压力PNMPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

手柄开启、蜗轮传动、电动、气动

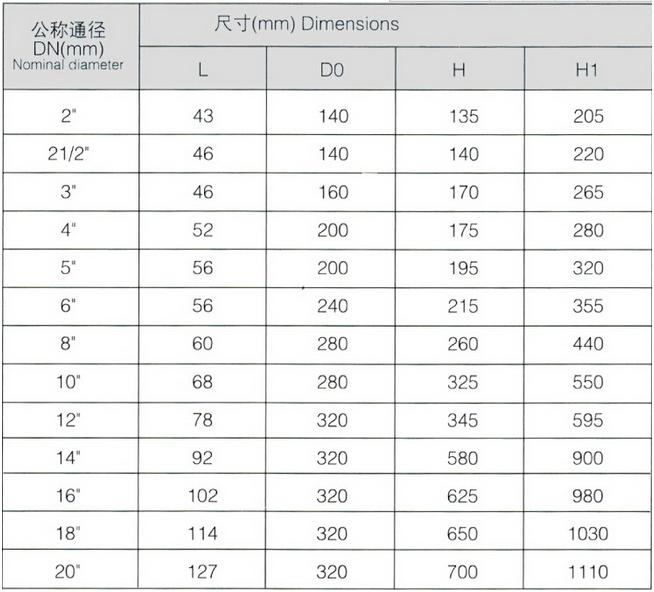

D71X-10/16美标对夹式手柄蝶阀外形尺寸:


订货须知:

一、①D71X-10/16美标对夹式手柄蝶阀产品名称与型号②D71X-10/16美标对夹式手柄蝶阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定D71X-10/16美标对夹式手柄蝶阀型号,请按D71X-10/16美标对夹式手柄蝶阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
