D371X-10/16对夹式涡轮蝶阀
| 产品名称： | D371X-10/16对夹式涡轮蝶阀 |
| 产品型号： | D371X-10/16 |
| 产品分类： | 对夹蝶阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
D371X-10/16对夹式涡轮蝶阀适用范围:
城建、化工、冶金、石油、制药、食品、饮料、环保。可适用于淡水、污水、海水、蒸汽、天然气、食品、医药、油品及各种酸碱介质的管道。
D371X-10/16对夹式涡轮蝶阀特点:
1.小巧轻便，容易拆装及维修，并可任意位置上安装
2.结构简单，紧凑90°运转启闭迅速
3.操作扭矩小，省力轻巧
4.达到完全密封，气体试验泄漏为零
5.选择不同零总件材质，可适用多种介质
6.流量特性趋于直线，调节性能好
7.启闭试验次数多达上万次，寿命长
8.凡使用闸阀、截止阀、旋塞、胶管阀及隔膜阀的管路上，特别在高层建筑消防系统及需要显示阀门开关状态的管线系统上，均可用该阀替换。
D371X-10/16对夹式涡轮蝶阀主要技术参数：
型号 | 公称压力 ﹝MPa﹞ | 试验压力﹝MPa﹞ | 适用温度 | 适用介质 | |
壳体 | 密封 | ||||
D371X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | 水、油品、 污水、海水 |
D371X-16 | 1.6 | 2.4 | 1.76 | ||
D371X-10/16对夹式涡轮蝶阀主要零件材料：
型号 | 阀体 | 蝶板 | 阀杆 | 阀座密封圈 |
D371X-10 | QT450，HT200 | QT450,304 | 2Cr13 | 丁腈橡胶 |
D371X-16 |

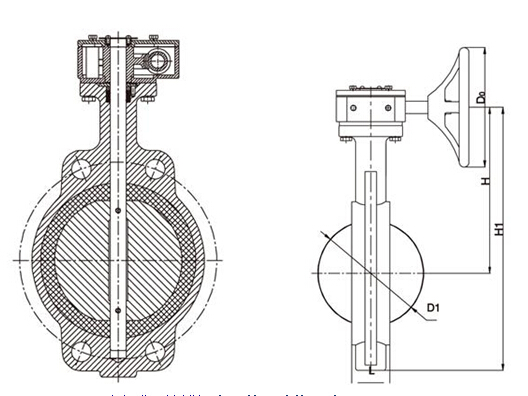

D371X-10/16对夹式涡轮蝶阀结构图:
D371X-10/16对夹式涡轮蝶阀主要外形连接尺寸:
公称通径DN(mm) | 尺寸（mm） | |||
L | L1 | H | H1 | |
50 | 43 | 135 | 160 | 230 |
65 | 46 | 135 | 170 | 250 |
80 | 46 | 135 | 180 | 275 |
100 | 52 | 160 | 205 | 310 |
125 | 56 | 160 | 210 | 330 |
150 | 56 | 240 | 220 | 360 |
200 | 60 | 240 | 260 | 420 |
250 | 68 | 280 | 290 | 500 |
300 | 78 | 320 | 325 | 570 |
350 | 78 | 320 | 360 | 640 |
400 | 102 | 320 | 400 | 700 |
450 | 114 | 320 | 450 | 770 |
500 | 127 | 320 | 500 | 870 |
600 | 154 | 400 | 655 | 1095 |
700 | 165 | 400 | 860 | 1425 |
800 | 190 | 400 | 895 | 1490 |
订货须知：
一、①D371X-10/16对夹式涡轮蝶阀产品名称与型号②D371X-10/16对夹式涡轮蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D371X-10/16对夹式涡轮蝶阀型号，请按D371X-10/16对夹式涡轮蝶阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
