D343X-10/16Q法兰软密封偏心蝶阀

D343X-10/16Q法兰软密封偏心蝶阀
产品名称: D343X-10/16Q法兰软密封偏心蝶阀
产品型号: D343X-10/16Q
产品分类: 法兰蝶阀
咨询电话: 13120937397
报价 QQ: 408823840



D343X-10/16Q法兰软密封偏心蝶阀概述:

法兰蝶阀密封结构采用聚四氟乙烯、合成橡胶和酚醛树脂构成复合阀座,使阀座在具有弹性的同时强度更好。同时将蝶板用聚四氟乙烯全包覆,使蝶板具有较强的抗腐蚀性能。

D343X-10/16Q法兰软密封偏心蝶阀工作特点:

1、结构简单,外形尺寸小,结构长度短,体积小,重量轻;

2、全开时阀座通道有效流通面积较大,流体阻力较小;

3、密封面材料采用丁晴橡胶,密封性能好;

4、启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而启闭较省力;

5、操作灵活省力,可选择手动、电动、气动、液压方式。

D343X-10/16Q法兰软密封偏心蝶阀工作原理:

阀座采用合成橡胶,关闭时蝶板的外圆密封面挤压合成橡胶阀座,使阀座产生弹性变形,从而形成弹性力作为密封比压保证蝶阀的密封。

D343X-10/16Q法兰软密封偏心蝶阀用途和适用范围:

法兰蝶阀适用于温度≤120℃≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。

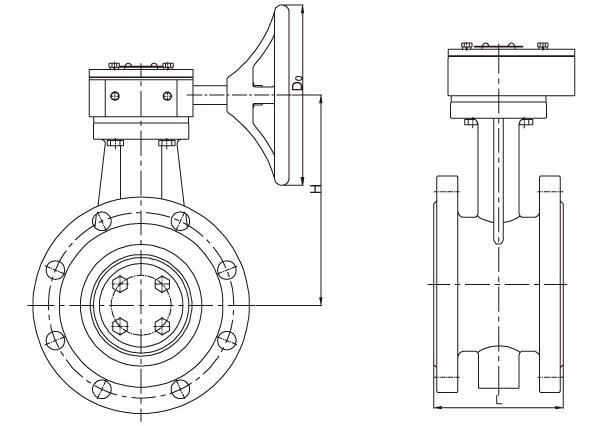

D343X-10/16Q法兰软密封偏心蝶阀结构图:


D343X-10/16Q法兰软密封偏心蝶阀的主要零件材料:

型号

阀体

蝶板

阀杆

阀座密封圈

D343X-10/16Q

QT450

QT450

2Cr13

丁腈橡胶

D343X-10/16Q法兰软密封偏心蝶阀主要技术参数:

型号

公称压力

MPa

试验压力﹝MPa

适用温度

适用介质

壳体

密封

D343X-10/16Q

1.0

1.5

1.1

≤80℃

水、油品、

污水、海水

1.6

2.4

1.76

D343X-10/16Q法兰软密封偏心蝶阀外形尺寸:

公称通径DN(mm)

尺寸(mm


L

D0

H


50

108

135

175


65

112

135

175


80

114

135

190


100

127

160

200


125

140

160

215


150

140

160

215


200

152

240

310


250

165

280

310


300

178

320

340


350

190

320

355


400

216

320

535


450

222

320

540


500

229

360

590


600

267

360

650


700

292

360

710


800

318

400

815


900

330

400

870


1000

410

400

940


1200

470

400

1020


1400

530

400

1270


订货须知:

一、①D343X-10/16Q法兰软密封偏心蝶阀产品名称与型号②D343X-10/16Q法兰软密封偏心蝶阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定D343X-10/16Q法兰软密封偏心蝶阀型号,请按D343X-10/16Q法兰软密封偏心蝶阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
