SD343X-10/16Q伸缩法兰偏心蝶阀

SD343X-10/16Q伸缩法兰偏心蝶阀
产品名称: SD343X-10/16Q伸缩法兰偏心蝶阀
产品型号: SD343X-10/16Q
产品分类: 法兰蝶阀
咨询电话: 13120937397
报价 QQ: 408823840



SD343X-10/16Q伸缩法兰偏心蝶阀概述

伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。伸缩蝶阀的蝶板安装于管道的直径方向。

SD343X-10/16Q伸缩法兰偏心蝶阀安装注意事项:

1、安装前必须平放,切勿随意磕碰,运行时严禁将支架卸掉;

2、伸缩蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度(即设计长度);

3、安装前必须松开伸缩部位的密封垫压盖,然后待本阀门与管道所需要的长度后,再锁紧伸缩密封压盖;

4、当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩蝶阀,以免损坏蝶阀;

5、可在任意安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出。

SD343X-10/16Q伸缩法兰偏心蝶阀型号及规格:

SD343X-10QDN40-DN2000

SD343X-16QDN40-DN1400

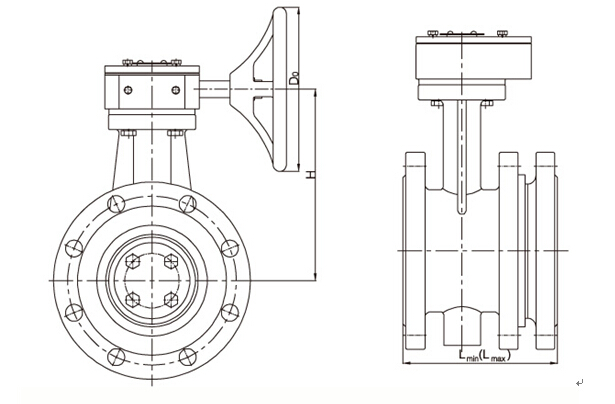

SD343X-10/16Q伸缩法兰偏心蝶阀结构图:


SD343X-10/16Q伸缩法兰偏心蝶阀主要性能参数:

型号

公称压力PN(MPa)

壳体试验压力(MPa

密封试验压力(MPa

工作温度(℃)

适用介质

SD343X-10Q

1.0

1.5

1.1

80

水、油品等

SD343X-16Q

1.6

2.4

1.76

80

SD343X-10/16Q伸缩法兰偏心蝶阀主要零件材料:

型号

阀体

蝶板

阀杆

阀座密封圈

伸缩管

SD343X-10Q

QT450

QT450,304

2Cr13

丁晴橡胶

QT450

SD343X-16Q

SD343X-10/16Q伸缩法兰偏心蝶阀主要外型尺寸:

公称通径DN(mm)

尺寸(mm

Lmin(lmax)

D0

H

50

140(155)

135

175

65

155(170)

135

175

80

165(185)

135

190

100

170(190)

160

200

125

190(215)

160

215

150

190(215)

160

215

200

210(240)

240

310

250

220(250)

280

310

300

245(270)

320

340

350

270(300)

320

355

400

300(330)

320

535

450

305(335)

320

540

500

325(360)

320

590

600

360(390)

320

650

700

390(425)

360

710

800

420(455)

400

815

900

460(500)

400

870

1000

500(540)

400

940

1200

560(610)

400

1020

1400

640(700)

400

1270

订货须知:

一、①SD343X-10/16Q伸缩法兰偏心蝶阀产品名称与型号②SD343X-10/16Q伸缩法兰偏心蝶阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定SD343X-10/16Q伸缩法兰偏心蝶阀型号,请按SD343X-10/16Q伸缩法兰偏心蝶阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
