D641X-10/16Q气动法兰软密封中线蝶阀

D641X-10/16Q气动法兰软密封中线蝶阀
产品名称: D641X-10/16Q气动法兰软密封中线蝶阀
产品型号: D641X-10/16Q
产品分类: 气动蝶阀
咨询电话: 13120937397
报价 QQ: 408823840



D641X-10/16Q气动法兰软密封中线蝶阀概述:

D641X-10/16Q气动法兰软密封中线蝶阀以气动执行器为执行机构,广泛应用于民用排水河空气管道,气动蝶阀的最大优点就是成本低,安装空间小,密封性好 以及开启和关闭速度快。该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成中线法兰式软密封蝶阀采用中线型设计,其阀门主要结构由阀体、阀瓣、阀座、阀杆及传动操作机构等部件组成,阀座采用可脱卸构造,并可根据不同介质的物理化学特性,适用相应的耐高温、耐低温、耐腐蚀、耐光、耐老化材质。

D641X气动软密封蝶阀是一种(阀板)绕垂直于通道的固定轴旋转的阀门,其由活塞式双作用或单作用(弹簧复位式)气动执行器和蝶阀组成,属旋转高性能型调节或切断阀类,配用电-气阀门定位器或电磁阀、空气过滤减压器、限位开关(阀位回讯器),可实现对工艺管路中流体介质的比例调节和二位切断控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。

D641X-10/16Q气动法兰软密封中线蝶阀应用特点:
1、设计新颖、合理,结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

D641X-10/16Q气动法兰软密封中线蝶阀用途:

D641X型法兰式气动软密封蝶阀适用于温度≤120℃,公称压力≤16MPa的食品、医药、化工、石油、电力、;治金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

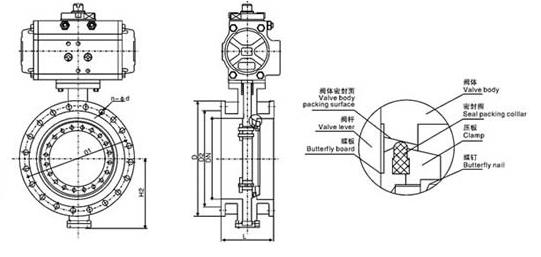

D641X-10/16Q气动法兰软密封中线蝶阀结构图:


D641X-10/16Q气动法兰软密封中线蝶阀执行标准:

制造标准

GB/T122387-89

法兰标准

GB9113-2000GB17241.6-1998

结构长度标准

GB12221-89

检验标准

GB/T13927-92

D641X-10/16Q气动法兰软密封中线蝶阀主要零部件材料:

零件名称

材料

阀体

QT450-10HT200HT250WCB

蝶板

QT450-10HT200HT250WCB

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨

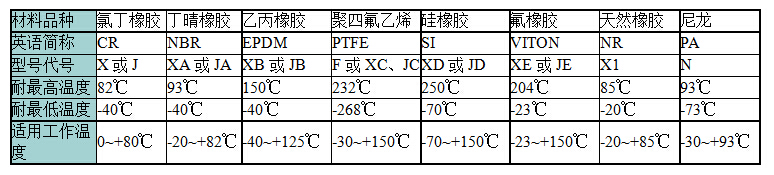

D641X-10/16Q气动法兰软密封中线蝶阀密封材料选用和适用温度:D641X气动法兰软密封中线蝶阀材料表.jpg

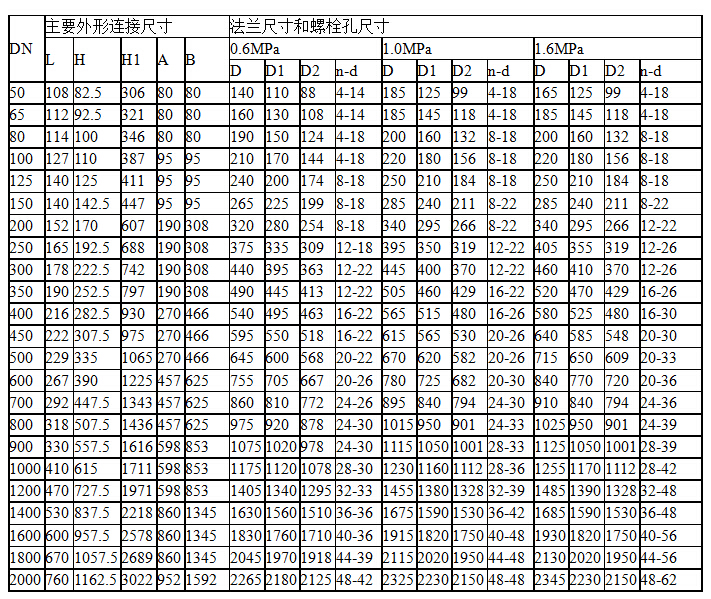

D641X-10/16Q气动法兰软密封中线蝶阀主要外形连接尺寸:


订货须知:

一、D641X-10/16Q气动法兰软密封中线蝶阀产品名称与型号D641X-10/16Q气动法兰软密封中线蝶阀口径是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定D641X-10/16Q气动法兰软密封中线蝶阀型号,请按D641X-10/16Q气动法兰软密封中线蝶阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
