D643X-10/16Q气动法兰软密封偏心蝶阀

D643X-10/16Q气动法兰软密封偏心蝶阀
产品名称: D643X-10/16Q气动法兰软密封偏心蝶阀
产品型号: D643X-10/16Q
产品分类: 气动蝶阀
咨询电话: 13120937397
报价 QQ: 408823840



D643X-10/16Q气动法兰软密封偏心蝶阀概述:

D643X气动法兰式偏心软密封蝶阀由角行程气动活塞式执行器及蝶阀阀体组成,采用三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。气动法兰蝶阀开启力矩小,灵活方便,省力节能。

D643X-10/16Q气动法兰软密封偏心蝶阀具体型号代表:
阀门类型代号:“D”表示蝶阀
驱动形式代号:“6”表示气动
连接形式代号:“4”表示法兰式
结构形式代号:“3”表示三偏心
密封面材料代号:“X”表示橡胶

D643X-10/16Q气动法兰软密封偏心蝶阀用途:
D643X-10/16Q气动法兰软密封偏心蝶阀是一种(阀板)绕垂直于通道的固定轴旋转的阀门,其由活塞式双作用或单作用(弹簧复位式)气动执行器和蝶阀组成,属旋转高性能型调节或切断阀类,配用电-气阀门定位器或电磁阀、空气过滤减压器、限位开关(阀位回讯器),可实现对工艺管路中流体介质的比例调节和二位切断控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛适用于气体、浊液体、浓浆液或灰粉、悬浮颗粒类等介质。

D643X-10/16Q气动法兰软密封偏心蝶阀执行机构:
采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
D643X-10/16Q气动法兰软密封偏心蝶阀附件的选项:
根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构。

D643X-10/16Q气动法兰软密封偏心蝶阀特点:
1.气动蝶阀操作力矩小,是所有阀类中操作力矩最小的一种,启闭迅速,以压缩空气为动力,通过活塞齿条,齿轮的机械传动阀杆,以角行程输出的扭矩转动阀板0~90°,就能快速的完成启闭动作,结构简单、体积小、重量轻、流阻小、流量系数大,密封性能好。调节范围大。是自动化控制系统中仪表的执行单元;
2.气动法兰式三偏心软密封蝶阀采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mADC4-20mADC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,改变阀板的旋转角度(0-90°任意角度),具有较好的调节控制流量等参数。
3.气动法兰式三偏心软密封蝶阀采用电磁换向阀、阀位回讯器,以AC220VDC24V电源电压和压缩空气作动力,实现对流体介质的快速二位切断控制。
4.气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,采用全密封防水设计防护等级高。气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损。

D643X-10/16Q气动法兰软密封偏心蝶阀主要性能规范:


公称通径DN

50-1600

公称压力MPa

0.6

1.0

1.6

公称压力MPa

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

材料

材料代号

Q

C

P

主要零件

阀体

QT450

WCB

0Cr18Ni9

蝶板

QT450

WCB

0Cr18Ni9

阀杆

2Cr13

2Cr13

0Cr18Ni9

密封圈

丁晴 乙丙 丁氟塑料

填料

丁晴 柔性石墨 V型橡胶垫

适用工况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-40~120

执行器

型号

GTAW系列

气源压力

0.3-0.7MPa

执行标准

设计制造

结构长度

法兰尺寸

压力温度

试验检验

GB/T12238

GB12221

GB9113

GB9131

GB13927


公称通径D(mm)

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

公称压力PN(MPa)

0.6、1.01.62.5

流量特性

近似等百分比(参见典型曲线图)、直线特性、快开性

阀板转角()

0°~90°(可调)

允许泄漏量

软密封:O泄漏硬密封:≤额定Cv×0.001

软密封:VI微气泡级,硬密封:≤额定CV×0.065

允许压差

≤公称压力值

作用形式

双作用/单作用(弹簧复位式)

控制型式

二位切断型/调节型

执行器

型号

DA、GTD/GTE系列、AW/AWS系列、ZSQ系列等

气源压力

净化压缩空气(氮气)0.3-0.7MPa

调节型

输入信号

电流信号:010mA410mA气源信号20100kPa

基本误差

带定位器≤±1.5

回差

带定位器≤1.5

死区

带定位器≤0.6

可调节比

250:1

切断型

回讯电压

AC220V、AC110VDC24V

切断时间

1-2S

3-5S

7-18S

20-30S

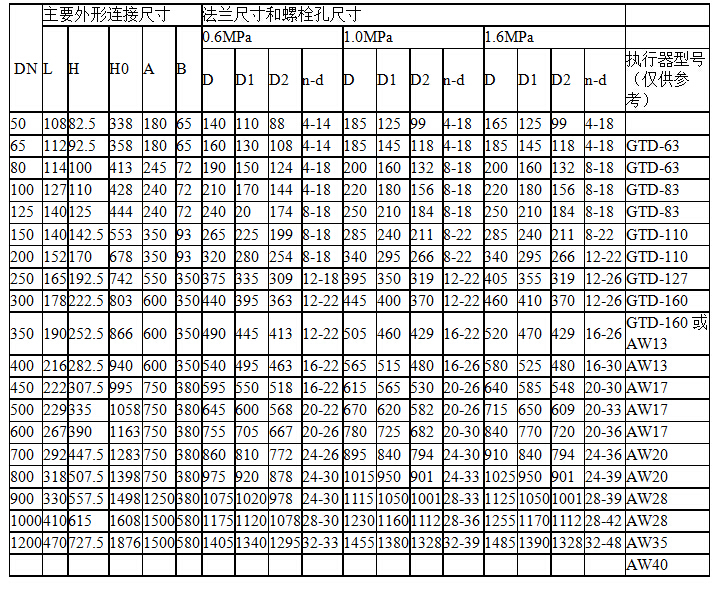

D643X-10/16Q气动法兰软密封偏心蝶阀主要外形连接尺寸

单位:mm


订货须知:

一、①D643X-10/16Q气动法兰软密封偏心蝶阀产品名称与型号②D643X-10/16Q气动法兰软密封偏心蝶阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定D643X-10/16Q气动法兰软密封偏心蝶阀型号,请按D643X-10/16Q气动法兰软密封偏心蝶阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
