GL11-10/16P不锈钢丝口Y型过滤器
GL11-10/16P不锈钢丝口Y型过滤器概述:
不锈钢丝口Y型过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏,从而避免了维修费用和生产损失。适用于蒸汽、空气、水、油品等系统管道中。保护各种计量仪器、泵机、阀门、疏水器等设备。
GL11-10/16P不锈钢丝口Y型过滤器应用范围:
不锈钢丝口Y型过滤器是输送介质的管道系统不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的阿质,以保护阀门及设备的正常使用。该过滤器具有结构,阻力小,排污方便等特点。适用介质为水、油、气。一般通水网为18-30目/cm2,通气网为40-100目cm2,通油网为100-480目/cm2。可按用户要求制作滤网。
GL11-10/16P不锈钢丝口Y型过滤器结构特点:
1、不锈钢丝口Y型过滤器具有结构阻力小,冲洗方便通流快速,故压力损失小,抗污性强,排渣方便等特点。
2、Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头组成,通常安装在阀门及其它主要设备之进口端,使于清理杂物与安装拆卸,以保护阀类或设备及正常使用。
GL11-10/16P不锈钢丝口Y型过滤器标准规范:
螺纹可按BSPT、BSP、NPT、DIN259/2999生产。
GL11-10/16P不锈钢丝口Y型过滤器零部件材料:
壳体材质 | 不锈钢304 | 316、316L |
滤框滤网材质 | 不锈钢304、316、316L | |
密封件材质 | 耐油石棉、丁腈橡胶、聚四氟乙烯 | |
防爆级别 | BS5501:IIA、IIB、IIC | |
环境温度(℃) | -30~380 | -80~450 |
公称压力(MPa) | 0.6~5.0(150Lb~600Lb) | |
过滤精度(目/in) | 10~300 |
GL11-10/16P不锈钢丝口Y型过滤器技术参数:
型号 | 连接形式 | 公称压力(MPa) | 耐压试验压(MPa) | 工作压力(MPa) | 壳体材料 | 过滤网材料 | 网眼总面积 |
GL11-16 | 丝扣 | 1.6 | 1.76 | 1.6 | 不锈钢 | 不锈钢 | 3~4DN |
GL11-25 | 丝扣 | 2.5 | 2.75 | 2.5 | 不锈钢 | ||
GL11-40 | 丝扣 | 4.0 | 4.40 | 4.0 | 不锈钢 |
壳体材质 | 滤框滤网材质 | S密封件 | 工作温度(℃) | 操作压力 | 连接方式 | |
不锈钢304 不锈钢 316L | 见不锈钢滤芯技术特性表 | 金属缠绕 | 不锈钢 | -20~250℃ | 0.6~5.0MPa | 螺纹连接 |
-80~450℃ |
GL11-10/16P不锈钢丝口Y型过滤器有效过滤面积:
~目数/in | ~孔数/in | 可截粒径(u) | 丝径(mm) | 有效过滤面积% |
10 | 100 | 2023 | 0.02000(0.510) | 64 |
20 | 400 | 955 | 0.02140(0.315) | 58 |
30 | 900 | 614 | 0.00921(0.224) | 54 |
40 | 1600 | 442 | 0.00760(0.206) | 48 |
50 | 2500 | 365 | 0.00598(0.512) | 46 |
60 | 3600 | 301 | 0.00480(0.122) | 44 |
80 | 6400 | 216 | 0.00402(0.102) | 42 |
100 | 10000 | 173 | 0.00310(0.081) | 40 |

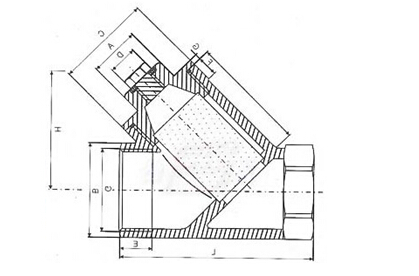

GL11-10/16P不锈钢丝口Y型过滤器连接尺寸及结构图:
SIZE | ΦD | H | L |
1/4" | 10 | 51 | 65 |
3/8" | 12 | 51 | 65 |
1/2" | 15 | 51 | 65 |
3/4" | 20 | 60 | 80 |
1" | 25 | 72 | 90 |
1-1/4" | 32 | 77 | 105 |
1-1/2" | 40 | 87 | 120 |
2" | 50 | 103 | 140 |
订货须知:
一、①GL11-10/16P不锈钢丝口Y型过滤器产品名称与型号②GL11-10/16P不锈钢丝口Y型过滤器口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定GL11-10/16P不锈钢丝口Y型过滤器GL11-10/16P不锈钢丝口Y型过滤器型号,请按GL11-10/16P不锈钢丝口Y型过滤器
型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
