GL11-10/16Q球墨铸铁丝口Y型过滤器

GL11-10/16Q球墨铸铁丝口Y型过滤器
产品名称: GL11-10/16Q球墨铸铁丝口Y型过滤器
产品型号: GL11-10/16Q
产品分类: 过滤器
咨询电话: 13120937397
报价 QQ: 408823840



GL11-10/16Q球墨铸铁丝口Y过滤器概述:

GL11Y型过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。

GL11-10/16Q球墨铸铁丝口Y过滤器工作原理

过滤器待处理的水由入水口进入机体,水中的杂质沉积在不锈钢滤网上,由此产生压差。通过压差开关监测进出水口压差变化,当压差达到设定值时,电控器给水力控制阀、驱动电机信号,引发下列动作:电动机带动刷子旋转,对滤芯进行清洗,同时控制阀打开进行排污,整个清洗过程只需持续数十秒钟,当清洗结束时,关闭控制阀,电机停止转动,系统恢复至其初始状态,开始进入下一个过滤工序。

GL11-10/16Q球墨铸铁丝口Y过滤器特点

该种过滤器采用双层网结构,坚固耐用,具有结构先进、流阻小、排污方便、纳污量大等等特点,主要用于水、蒸气等介质。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。可根据客户需要设置过滤网的目数。

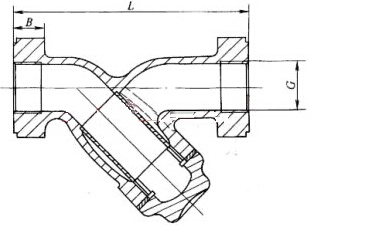

GL11-10/16Q球墨铸铁丝口Y过滤器结构图:


Y型过滤器是除去液体中含有固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用。另外Y型过滤器对提高产品质量也有着十分重要的意义。
Y型过滤器与管道中阀门及其它主要设备配套使用,也可单独使用于管路中。管道中介质首先进入过滤器,通过滤网再进入连接阀门及管道中,而杂物则留于过滤桶内。

GL11-10/16Q球墨铸铁丝口Y过滤器零部件材料

型号

材料

阀体、阀盖

垫片

GL11

球墨铸铁

石棉

不锈钢304

GL11-10/16Q球墨铸铁丝口Y过滤器外形尺寸

DN

DN/in

L

H

重量/kg

15

½

90

70

0.57

20

¾

100

70

0.7

25

1

110

80

0.93

32

130

95

1.27

40

150

95

1.96

50

2

170

110

2.6

订货须知:

一、①GL11-10/16Q球墨铸铁丝口Y过滤器产品名称与型号②GL11-10/16Q球墨铸铁丝口Y过滤器口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定GL11-10/16Q球墨铸铁丝口Y过滤器型号,请按GL11-10/16Q球墨铸铁丝口Y过滤器型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
